单片机语音播报怎么做？语音模块原理及程序编写思路

我最欢就是做带语音播报的产品，写程序的过程太枯燥了。

有些产品一开发就是几个月，整个过程都跟冷冰冰的LED、蜂鸣器、按键、LCD屏打交道难免有些寂寞。

加上语音就不同了，录制好一个好听的妹子声音，不但可以提升整个产品的逼格，自己也满满的成就感。

今天就来聊聊带语音的产品怎么做。

实际产品中，用单片机播放语音方案有很多种，唯一没有开发板那种，因为成本各方面都不满足产品需求。

另外就是加一个语音芯片，如果利润高的产品会优先使用这种，一个几块钱还能接受。

还有就做软解码的，就是把语音文件解码成喇叭能够识别的PWM和DAC数据，这种技术难度最大，对工程师编程水平是一个考验。

虽然难度大，但是成本低，不需要额外增加语音芯片，老板的最爱，反正工程师掉点头发对公司又没影响。

软解码大概在6,7年前做电子狗的时候玩过一次，大概原理就是把语音文件合并成bin文件，烧录到外置的flash里面，做好每条语音的地址映射。

用单片机读取Flash的数据并解码，然后转换成PWM或者DAC经过功放输出到喇叭。

这种一般要有个写上位机的配合，以前市面上没有在把语音文件合并成bin文件的工具，现在好像有了。

时间相隔太久，很多细节记不清楚了，后续如果还能找到资料再跟大家分享。

今天无际单片机编程给大家讲后面我做过的一种方法：用语音芯片 。

这是语音芯片的一些介绍：

我们需要关注的就是，这个芯片对语音长度的支持分别有55s、25s、85s，如果产品语音少还是挺合适的。

这种芯片如果语音少的直接用芯片内部的Flash，如果语音多了就需要外挂一个Flash来存储语音数据。

一般每个产品的语音都是不一样的，那怎么把我们想要的语音通过这个语音芯片播放出来呢？

想实现这个功能要经过以下几个步骤：

整个过程是不是非常简单？

除了播放语音功能以外，还有一些附加功能，比如说静音，音量调节、循环播放等等。

下面来看下芯片的引脚定义

一般使用3根线来跟单片机通讯。

PA0/SDA： 数据线

PA1/SCL： 时钟线

PA2： 忙碌线，当有语音播报的时候，该引脚为低电平。

芯片的控制时序如下：

不难发现，数据开始之前SCL需要先产生5ms的低电平同步头，然后数据在SCL线的上升沿被读取，一共读取8位，也就是1个字节。

如果你不会写这个时序也没关系，芯片原厂都有提供例程。

单片机语音播放芯片在提示器上的运用WTN6一款可调音量otp语音IC

上下班打卡对上班族来说再正常不过了，每个月有时忘记一次两次也无可厚非。但有的时候总是不知道什么原因缺勤，月底发了工资才知道自己某天忘记打卡，不仅全勤奖没了，还要扣除相应的工资。

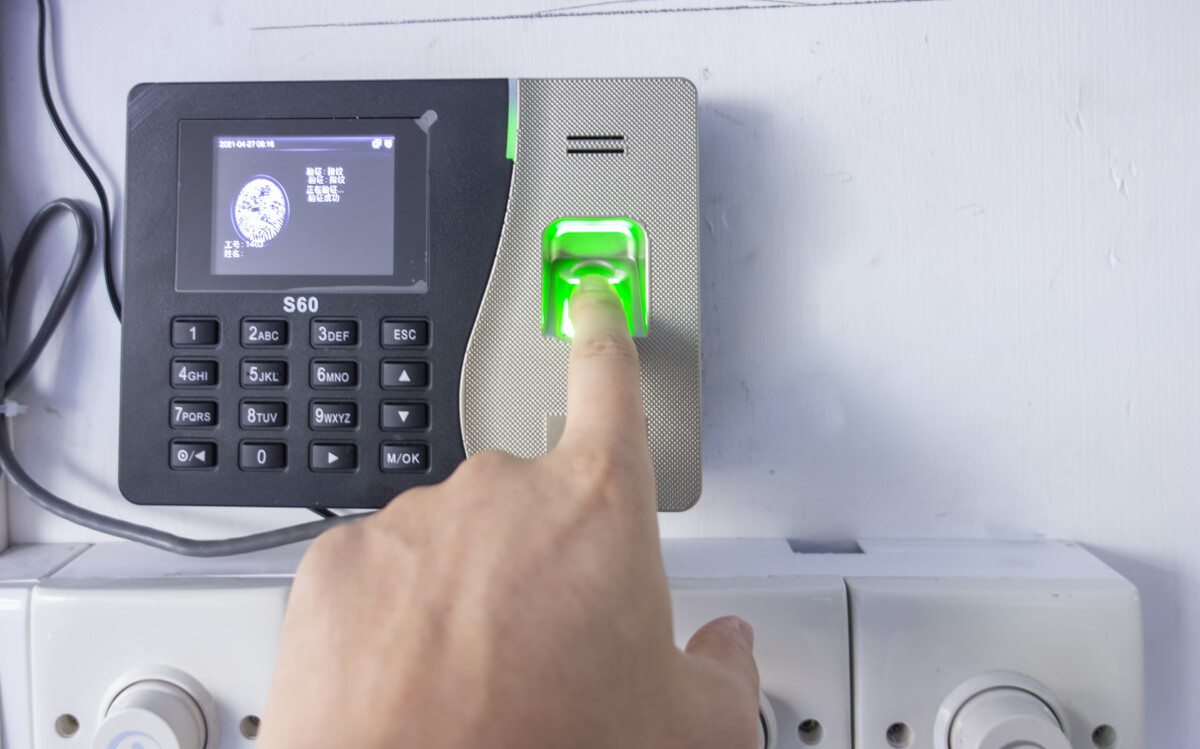

因此许多公司出于人性化在考勤机附近，都会加入一个上下班打卡的提示器，在员工经过的时候，会发出语音：上下班请打卡，等温馨提示。

在工程师开发提示器的同时，都会运用到声音芯片，作为提示器的音源，深圳唯创知音电子有限公司，在语音提示器上推出了WTN6低功耗otp语音芯片，作为提示器的音源，

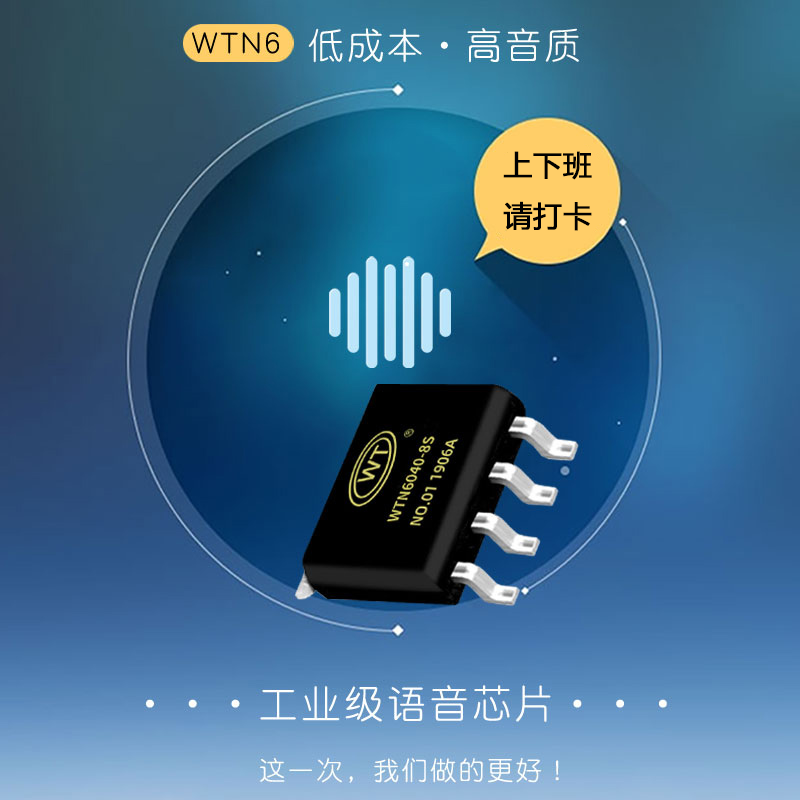

WTN6是一款otp一次性烧录语音芯片，有着多功能单芯片CMOS语音合成4位元为控制器。常用语音芯片有WTN6040-8S，SOP8封装小体积音乐芯片。音频采样率最高可达32kHz（如有特殊需求，可配置为64kHz）,16级音量控制，两种音频输出方式.PWM输出和DAC输出。+/-1%内部震荡，不需要加外部震荡，具备超低功耗待机。

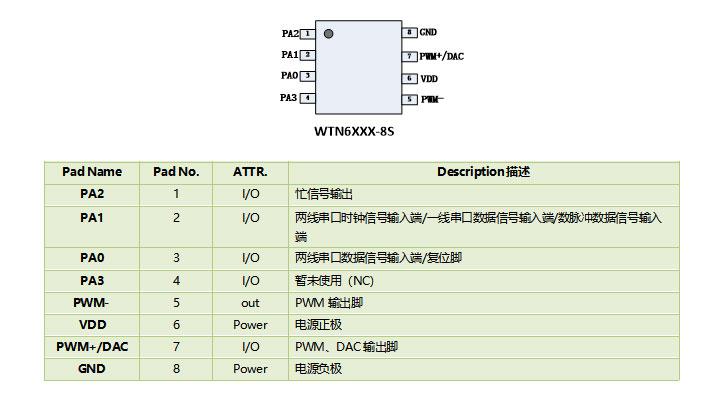

管脚介绍

市场上可以选择语音ic和喇叭五花八门，服务水平和技术支持也是参差不齐，筛选和设计都需要花不少时间。WTN6语音芯片，可使您一次完成所有的设计和筛选等工作，为您节省时间语音芯片选型跟喇叭选型烦恼。对语音喇叭的供电和控制，只需二线即可完成，在供电的同时，也可以进行通讯。

功能特点

（1）工作电压：2.4V~5.2V；（2）待机模式下，静态电流小于5uA；（3）精准的+/-1%内部震荡，低压复位(LVR=1.8V)看门狗计时（4）12位PWM纯音频输出，可直接驱动8Ω/0.5W喇叭和蜂鸣器，DAC音频输出，可外接功放；（5）内置看门狗；（6）具备串口控制模式：数脉冲，按键，一线串口，两线串口（7）支持BUSY状态输出
