谈谈51单片机定时器初值与晶振之间的关系

单片机定时器计算详解-辽河之滨 2021年5月

12个振荡周期为一个机器周期，每个机器周期可以使定时器/计数器计数一次。12兆晶振为12000000(一千二百万)赫兹，除以12个振荡周期，即每秒1000000(一百万)个机器周期。计数器做多能计65536个机器周期，所以，以12兆晶振计算，每秒钟1000000(一百万)个周期能装满计数器15.2587891次，但这样有误差，最好是被1000000(一百万)整除的数，比如，1000，10000，50000等值。以每50000个机器周期计数一次为例，达到这个数量的机器周期，计数器就计数一次，这样，1秒钟正好计数20次。那么就需要把计数器先装一部分值进去。这个值就是初值,即65536-50000=15536(初值3CB0)，把15536转换成16进制，分别装入TL0和TH0当中。

11.0592兆晶振，11059200/12=921600(每秒机器周期)，1000000/921600=1.08506944微秒(每个机器周期耗时)

50000/1.08506944≈46080(个周期为)50毫秒

65536-46080=19456(初值4C00)，

例如定时器/计数器中断发生后， 计数器装入16位初值。

TL0=0XB0

TH0=0X3C

TMOD=0X00

TR0=1 (定时器开关)

然后开启总中断，EA=1

开启定时器开关，ET0=1

学单片机这么久，还不会计算定时器初值就out了。

在学习单片机的时候，我们发现很多功能都是通过中断来实现的。之前也举过烧水的例子来阐述中断，今天就讲解一下定时器赋初值的方法。8位的定时器最大可计数2的8次方为256，16位的定时器最大可计数2的16次方为65536。由于单片机的定时器是递加式的，所以最大值减去所要定时的值就是初值，举例如下：

最大值为100，我们只需要38，怎么办呢，由于是递加的，我们只需要在62时开始计时就可以了。

以proteus仿真为例简单讲解定时器赋初值

用proteus搭建的电路图如下，晶振为12M，P2.0每10ms翻转一次，即P2.0输出的频率为100HZ。

这里使用16位的定时器，那单片机定时器0的最大计数就是65536.晶振为12M，那单片机的一个机器周期就是1us，定时器 0工作在方式1时最大定时65.536ms。

定时器的定时时间T = （65536-X），单位是us；

定时器初值X = 65536-T；

假设定时时间T=10ms=10000us，

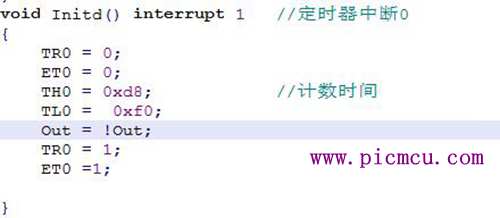

那定时器初值X=65536-10000=55536us，也就是定时器0从55536开始递加到65536就是10ms，所以55536就是定时器的初值，55536转化为十六进制为0Xd8f0,所以定时器的初值为：

TH0 = 0XD8;

THL = 0XF0;

用虚拟示波器抓到的波形如下：
