单片机输出三角波 如何用单片机产生一个三角波?

小编 2024-10-17 技术文档 23 0

如何用单片机产生一个三角波?

今天要学习的这个芯片叫做DAC0832技术流程我们不讲,就讲怎么用,学习单片机技术,我提倡如果看不懂,就先拿着用。

看一下如何接线:

wr低电平有效,输入寄存器写选通信号

cs低电平有效, 输入寄存器选择信号

ILE 允许锁存信号,高电平有效

D0-D7 转换数据信号,也就是接在51单片机上接收数据。

XFER 数据传输信号,低电平有效。

Iout 电流输出引脚。

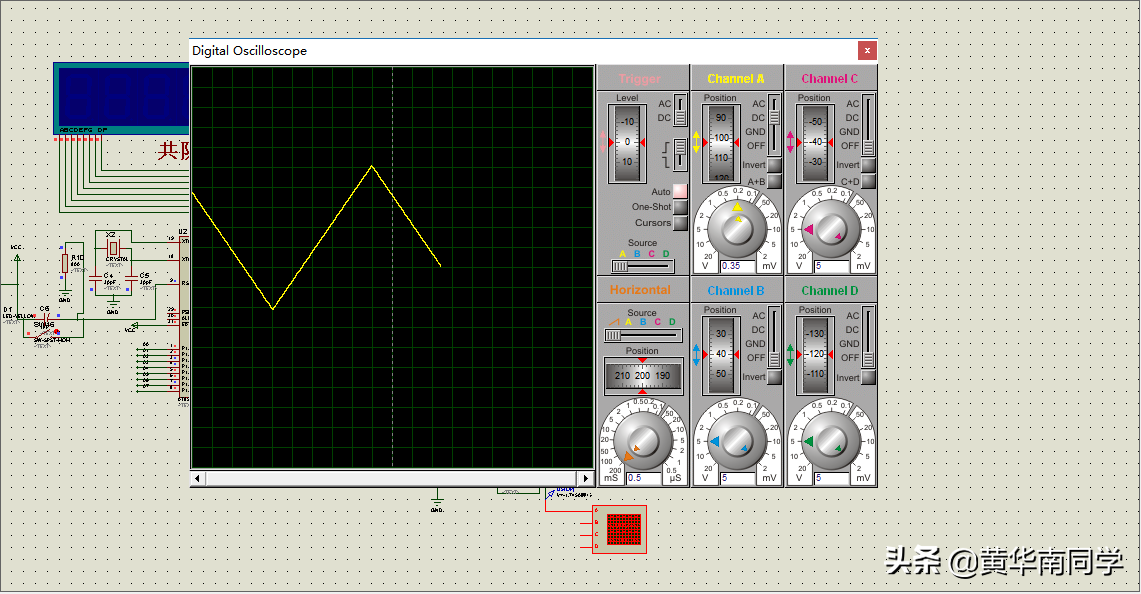

然后先看一下效果图:

然后代码送给大家:

#include "reg52.h" //头文件,包含51类单片机的头文件

#define uchar unsigned char //宏定义,把后面的长句子,定义为前面的短句子

#define uint unsigned int //宏定义,把后面的长句子,定义为前面的短句子

sbit cs=P3^7; //位操作定义,把3.7这个口,重新取个名字。叫CS

sbit wr=P3^6;//位操作定义,把3.6这个口,重新取个名字。叫wr

void delayms(uint xms) //延时子程序

{

uint i,j; //定义两个 无符号整形参数,

for(i=xms;i>0;i--) //循环XMS次

for(j=110;j>0;j--); //循环 xms*110

} //就是上面的循环一次,下面的循环110次,约为1毫秒。

void main() //主程序

{

uchar k= 0; //定义一个无符号数据 K=0,

cs=0; //输入寄存器选择信号 让他低电平。

wr=0;//输入寄存器写选通信号 也让他低电平 ,让他们都有效。

while(1) //判断为真,进行循环

{

while(1) //判断为真进行循环

{

P1= k++ ; //把k+1每次,送入P1口,

delayms(10);//延时10毫秒

if(k==0xff) //如果K+1不等于 256也就是FF,那么就会循环再次加一。

break; //如果等于256,就会退出,执行下一行。

}

while(1) //判断为真,进行循环。

{

P1= k-- ;// 把K-1每次,送到P1口。

delayms(10);//延时10毫秒

if(k==0x00) //如果K=0,那么就结束,如果不等于就继续循环去减一。

break; 如果等于0就退出。从主程序的开头继续运行程序。循环。

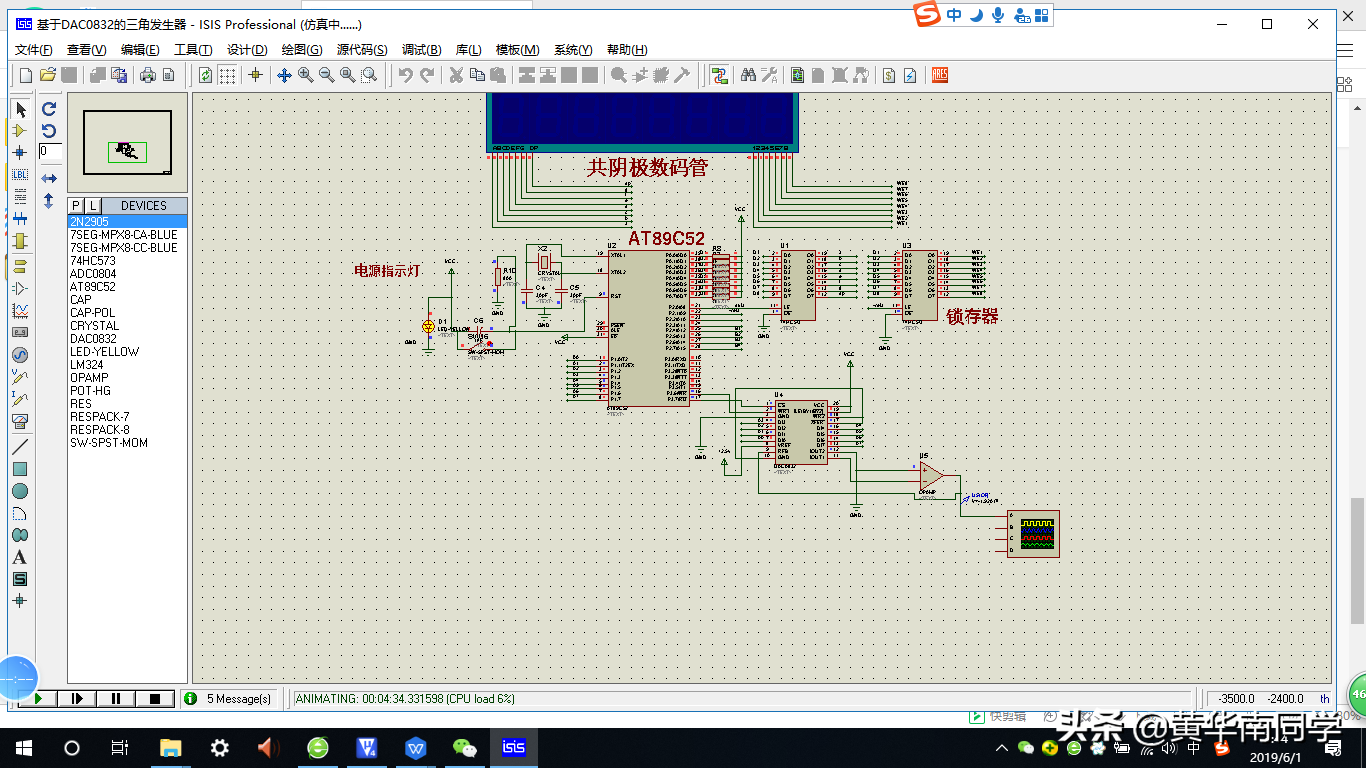

然后我们看一下仿真效果。

}

}

}

单片机入门-C51语言DAC0832实现三角波方波波形发生器第三节解说

单片机入门-C51语言用DAC0832实现三角波和方波波形发生器第三节视频教程如下:

视频教程

一.DA转换器指标

(1)分辨率:分辨率指最小输出电压(对应的输入数字量最低有效位为1)与最大输出电压(对应的数字输入量所有位全为1)之比。对于n位D/A转换器,其分辨率为2-n ;

(2)建立时间:描述D/A转换器转换快慢的参数,是指从数字输入端发生变化开始,到输出模拟信号电压(或模拟信号电流)达到满刻度值(1/2)LSB时所需要的时间。

(3)转换精度:D/A转换器的转换精度主要取决于D/A转换器的二进制位数。例如,8位的D/A相对误差是1/256,16位的D/A相对误差为1/65536。显然,二进制位数越多精度越高。

二、DAC0832介绍

DAC0832是用先进的CMOS/Si-Cr工艺制成的双列直插式单片8位D/A转换器。它可以直接和8088CPU相接口。它采用二次缓冲方式(有两个写信号/WR1、/WR2),这样可以在输出的同时,采集下一个数字量,以提高转换速度。 而更重要的是能够在多个转换器同时工作时,有可能同时输出模拟量。它的主要技术参数如下:分辨率为8 位,电流建立时间为1us,单一电源5V-15V直流供电,可双缓冲、单缓冲或直接数据输入。

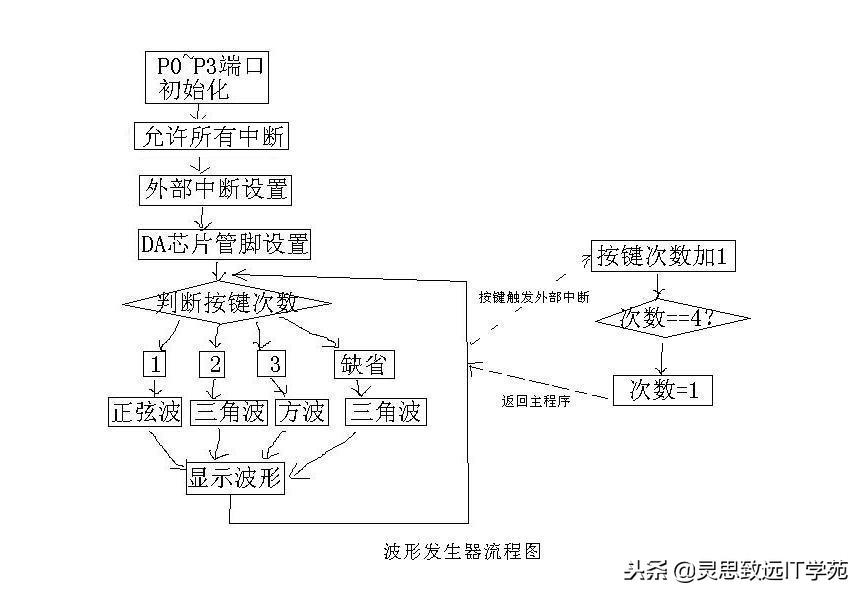

三、程序设计流程图

流程

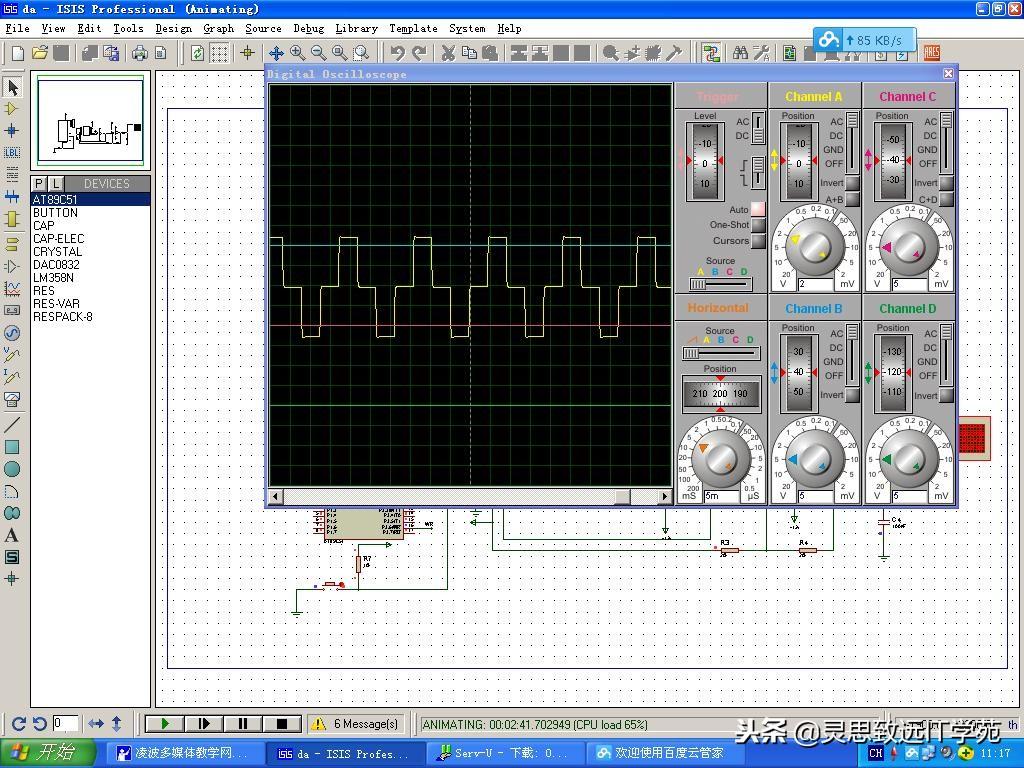

四、凸形波形示意图

波形
