学单片机这么久，还不会计算定时器初值就out了。

在学习单片机的时候，我们发现很多功能都是通过中断来实现的。之前也举过烧水的例子来阐述中断，今天就讲解一下定时器赋初值的方法。8位的定时器最大可计数2的8次方为256，16位的定时器最大可计数2的16次方为65536。由于单片机的定时器是递加式的，所以最大值减去所要定时的值就是初值，举例如下：

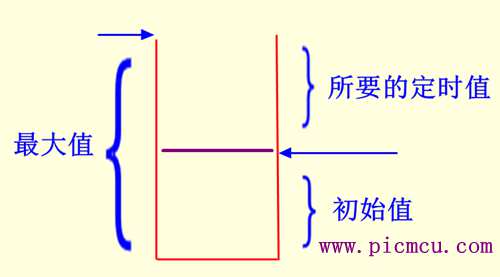

最大值为100，我们只需要38，怎么办呢，由于是递加的，我们只需要在62时开始计时就可以了。

以proteus仿真为例简单讲解定时器赋初值

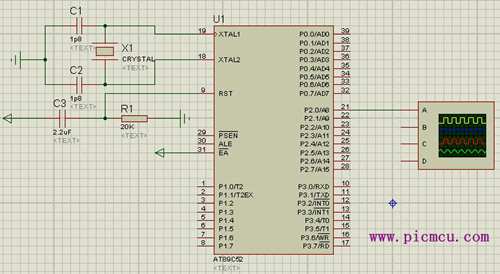

用proteus搭建的电路图如下，晶振为12M，P2.0每10ms翻转一次，即P2.0输出的频率为100HZ。

这里使用16位的定时器，那单片机定时器0的最大计数就是65536.晶振为12M，那单片机的一个机器周期就是1us，定时器 0工作在方式1时最大定时65.536ms。

定时器的定时时间T = （65536-X），单位是us；

定时器初值X = 65536-T；

假设定时时间T=10ms=10000us，

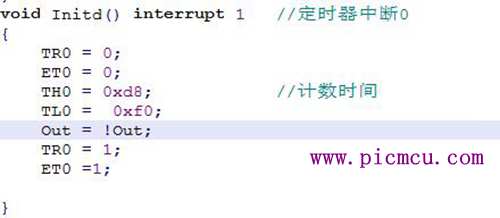

那定时器初值X=65536-10000=55536us，也就是定时器0从55536开始递加到65536就是10ms，所以55536就是定时器的初值，55536转化为十六进制为0Xd8f0,所以定时器的初值为：

TH0 = 0XD8;

THL = 0XF0;

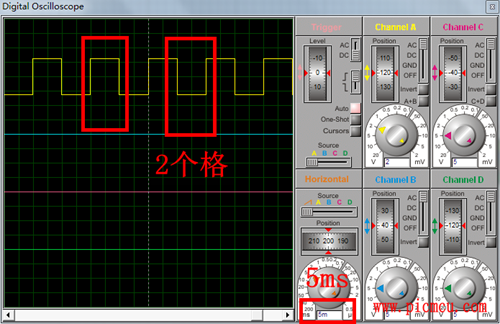

用虚拟示波器抓到的波形如下：

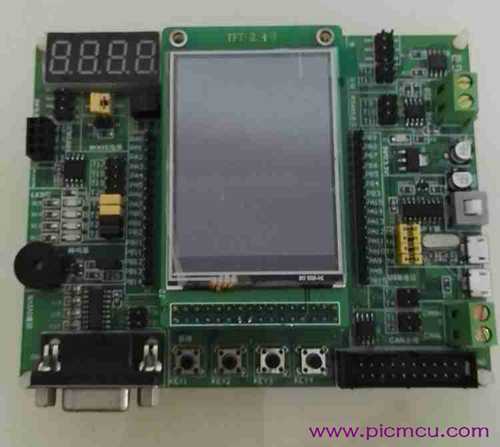

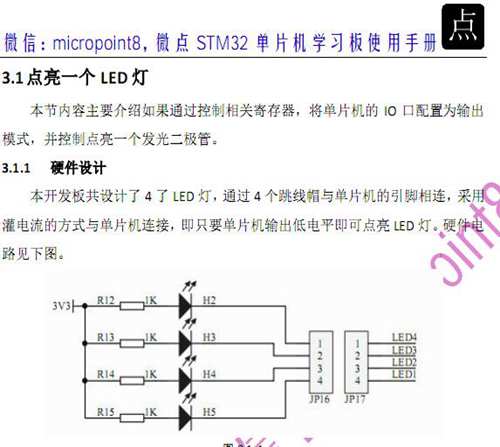

只需要支付硬件成本的STM32单片机学习板正在集资众筹，价格129元，。这款学习板包含了GPIO应用、RS232通讯、RS485通讯、CAN总线通讯、USB通讯、IIC总线、SPI总线、JTAG在线调试、SW在线调试、ISP自动下载、RTC实时时钟、TFT真彩屏应用等丰富的外设资源，详情请加微信号了解。

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。

公众号：micropoint8。嵌入式学习网振兴网：www.picmcu.com

定时器初值计算及使用，虹润来解

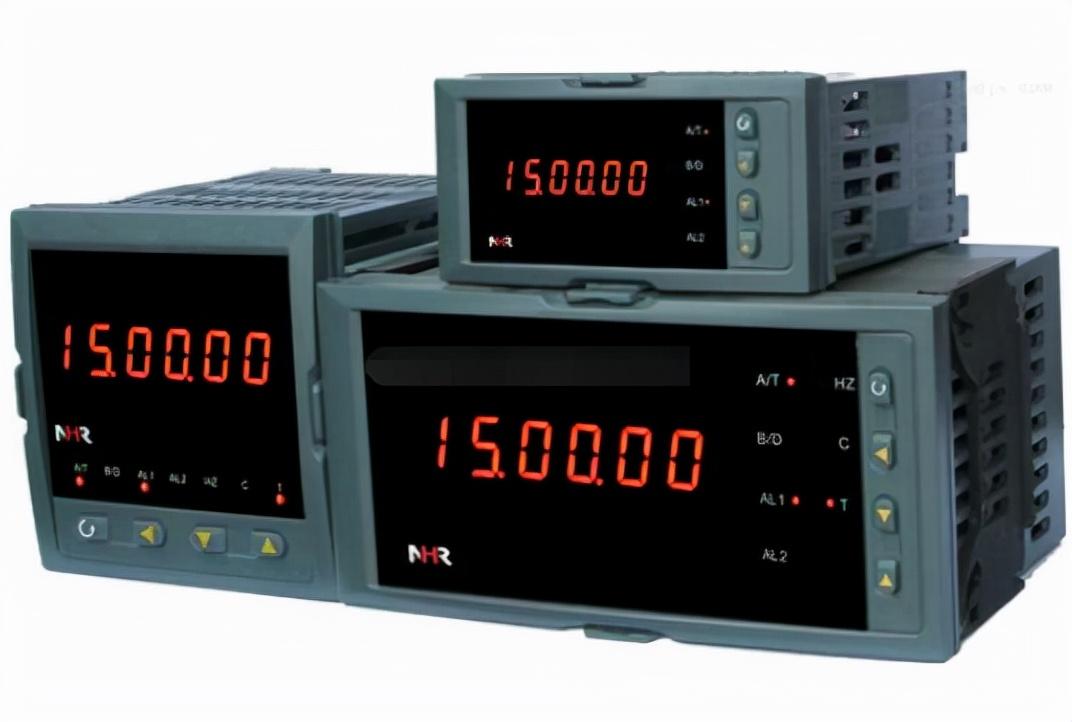

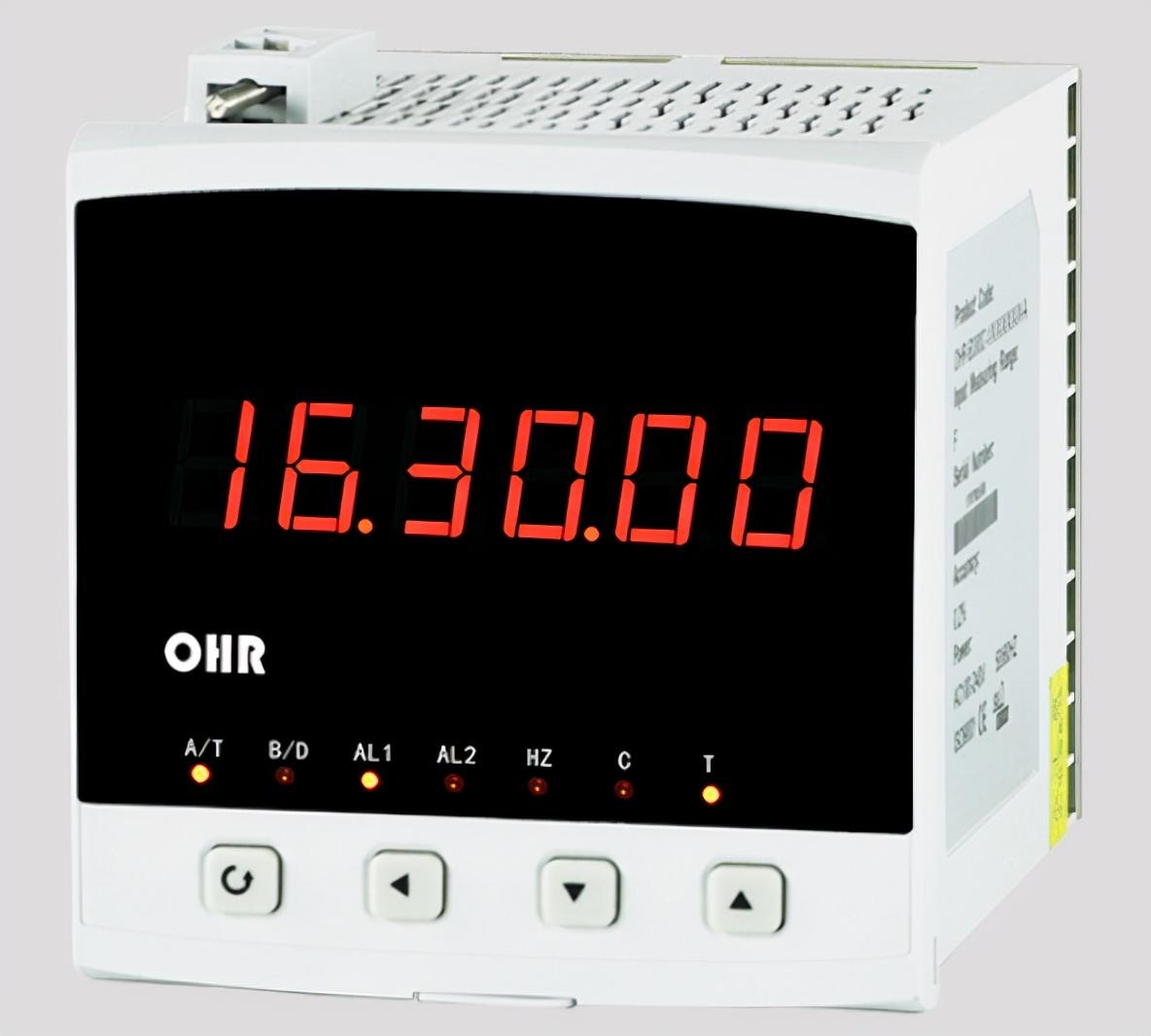

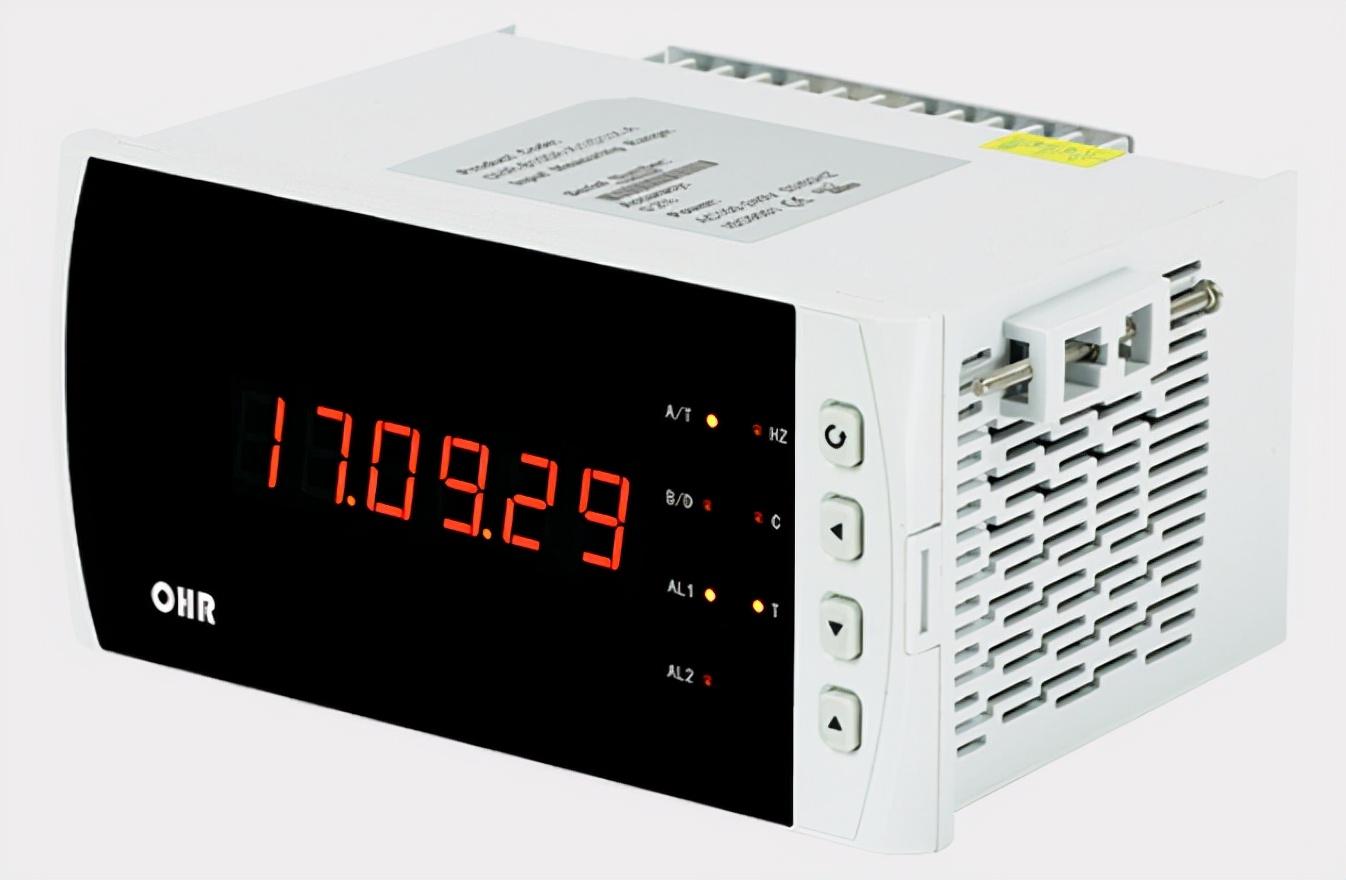

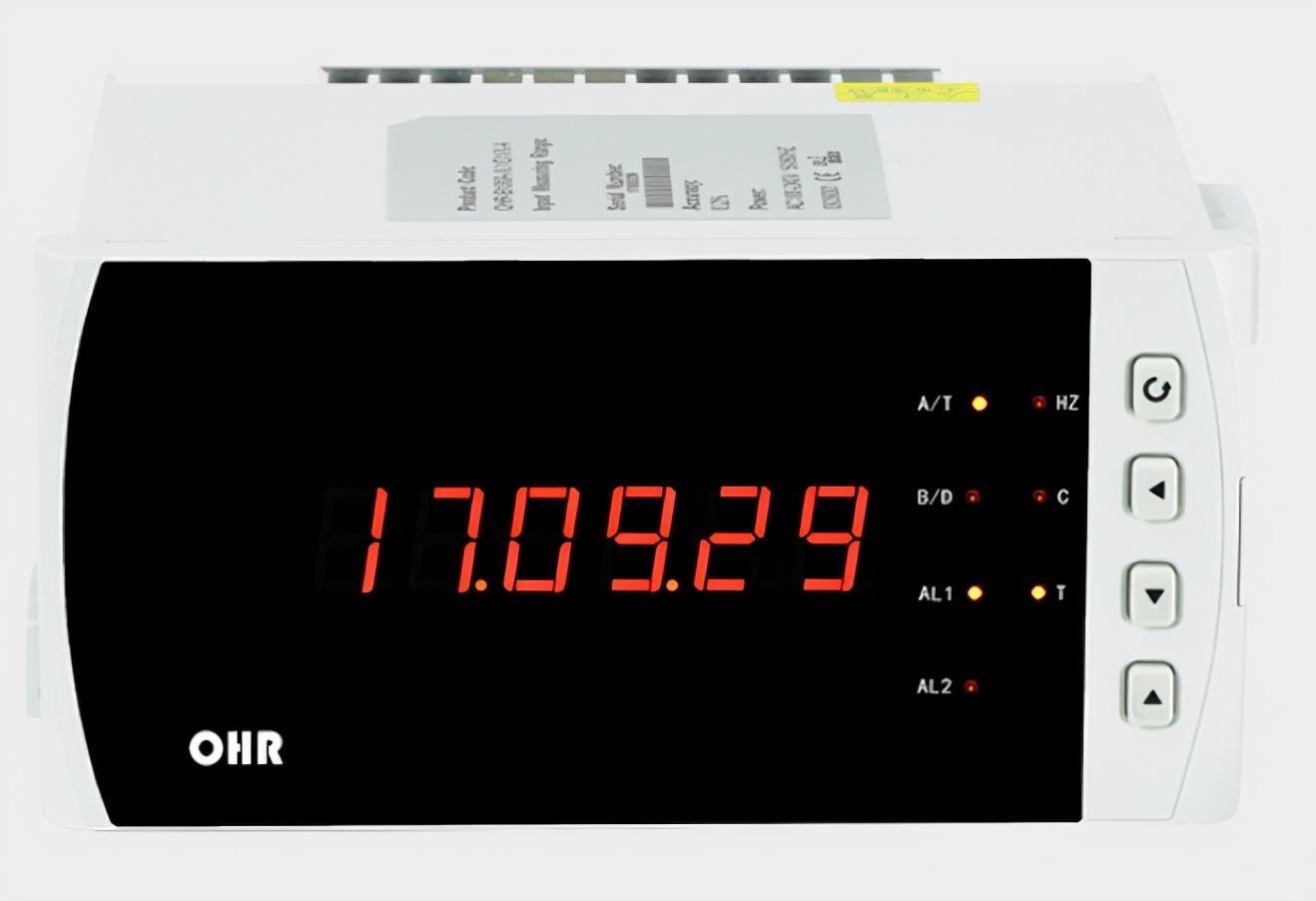

虹润系列的数显定时器采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。

　　定时器系统是单片机内部一个独立的硬件部分，它与cpu和晶振通过内部某些控制线连接并相互作用，cpu一旦设置开启定时功能后，定时器便在晶振的作用下自动计时，但定时器的计数器计满后，会产生中断。计数时间一次为12/晶振频率。在晶振频率为11.0595mhz时，计数一次时间约等于1.09us。

　　定时器初值计算：

　　中断函数明白后，如何定时还是不清楚。开启定时器后，定时器就会开始计数，每次加1的间隔是固定的，而且到达大值就会溢出，触发中断。这样子的话我们可以设定一个初值，初值到大值的时间假设为50ms，那样的话定是的效果就达到了。定时器加1时间间隔约等于1.09us，定时器在没有赋值时默认初值为0，大值为65535，计算可得655351.09us约等于72ms，没有赋初值一次定时大为72ms。可以设置一个初值，就拿50ms来说，501000/1.09约等于45872，也就是说经过45872次计数时间为50ms，那初值就是65535-45872=19663。

　　使用步骤：

　　计算知道后，来看看定时器使用步骤：

　　对TMOD赋值，确定T0和T1的工作方式

　　计算初值，赋值TH0,TL0或TH1,TH1

　　对IE赋值，启动中断

　　TR0或TR1置位，启动定时器

　　处理中断函数，定时器中断后变成默认值0，要重新赋初值
