瑞萨（Renesas）单片机RL78系列开发介绍

自从恩智浦（NXP）收购了飞思卡尔（Freescale），瑞萨（Renesas）收购了NEC，汽车电子主流MCU基本上就被恩智浦和瑞萨这两家霸占了。

前面介绍过恩智浦的S32K系列、S12G系列和ZVL系列，现在介绍一下瑞萨（Renesas）RL78系列。

Renesas RL78系列

Renesas RL78系列实际上是，整合了NEC单片机和老瑞萨单片机的架构后，推出的16位单片机。目前在汽车电子中都有广泛的应用，特别是日系的三大巨头丰田、本田和日产。小日本这方面还是比较团结的，能用国内的就用国内的，就算比进口的贵也要用，这个扯远了。

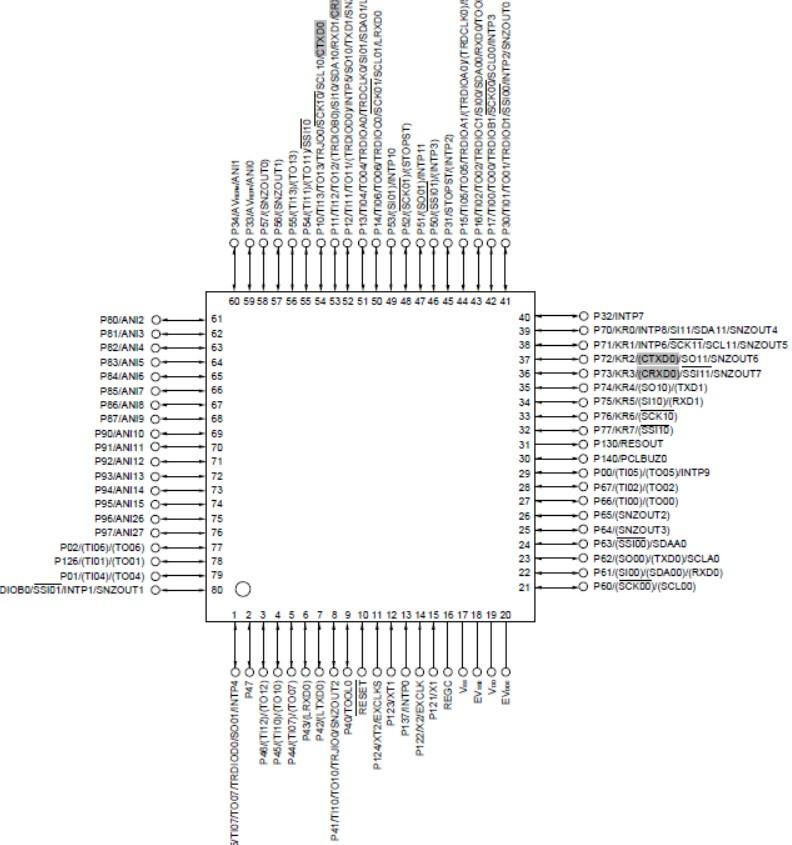

RL78

编辑器的话，IAR和Keil都支持，也可以用官方的ICE，这个根据个人喜好或者公司要求来选择。

驱动代码生成

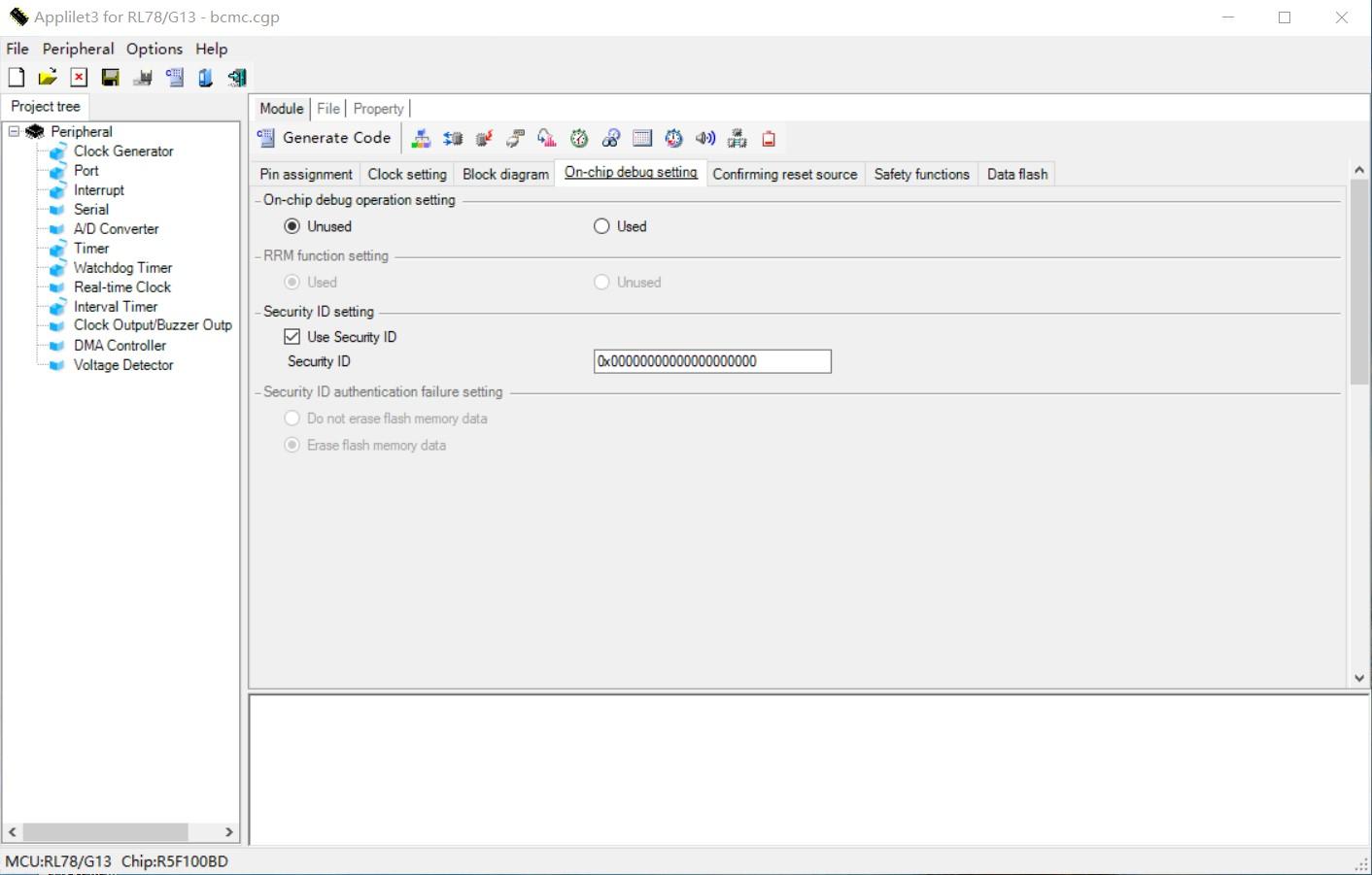

驱动代码可以利用工具生成，Applilet3 for RL78 V1.12.00

Applilet3

图形化配置，自动生成代码后可以直接移植到你的程序中使用。如果你用的是IAR，要注意工具链的选择，

Property->Generate File Mode->Compiler IAR Compiler

单片机的通用部分就不在这里介绍了，下面介绍一下这款芯片的一些特殊性。

Option byte

Option byte选择配置字，需要单独配置，配置方法如下：

/* Set option bytes */

#pragma location = "OPTBYTE"

__root const uint8_t opbyte0 = 0x78U;

#pragma location = "OPTBYTE"

__root const uint8_t opbyte1 = 0xFFU;

#pragma location = "OPTBYTE"

__root const uint8_t opbyte2 = 0xF8U;

#pragma location = "OPTBYTE"

__root const uint8_t opbyte3 = 0x04U;

如果不配置Option byte，看门狗没法设置成功的。

如果还需要LVD低电压检测的功能，还需要做如下配置：

/* Set option bytes */

#pragma location = "OPTBYTE"

__root const uint8_t opbyte0 = 0x78U;

#pragma location = "OPTBYTE"

__root const uint8_t opbyte1 = 0x7FU;//LVD 2.75v

#pragma location = "OPTBYTE"

__root const uint8_t opbyte2 = 0xF8U;

#pragma location = "OPTBYTE"

__root const uint8_t opbyte3 = 0x84U;//Erases data of flash memory in case of failures in authenticating onchipdebug security ID

这里还增加了flash擦除的安全检测机制。

休眠唤醒

在EZ_CUBE debug模式下，tool0会定时唤醒单片机。因此在测试单片机休眠时，需要断开仿真器。

休眠之前，需要关掉定时时钟，避免被定时唤醒。

数模转换A/D

在使用A/D时，要从通道0开始使用，要从低到高用，这基本上是NEC单片机的特性。

调试的时候，发现A/D读取的数据始终为0，但是通过单步调试，可以读取到正确数据；后来发现，是延时时间不够，因为这里模拟采样后，还需要一段转换时间。

中断标志

调试的时候，发现中断函数能正常进入，但是中断标志总是失效；后来发现，这是这个单片机特性，中断标志会自动清零。如果你需要判定中断标志，建议你要自行添加，直行管理标志的置位和清零。

捕捉定时器（CCP）

捕捉定时器（CCP）各路通道都是独立的。TDR寄存器存储的是脉冲宽度，也就是计数差值

；TCR寄存器是计数值，进入中断后自动清零。

单片机学习指南

队长 路飞的电子设计宝藏 7月26日

鉴于原文只介绍了51单片机的学习路线（当时STM32刚兴起），与当前流行的STM32等高端单片机相比，显得有些落后，所以笔者更新了此文。

一、51和STM32的区别。

STM32比51主频高、RAM大、FLASH大，那么STM32能处理的事情就更多了。

STM32外设比51多，如：CAN、USB、FSMC等，能让你省点芯片。

STM32有固件库，不再需要看着手册，查寄存器来写代码，网上也有很多例程。

众多优势让STM32成为大众化、主流单片机，所以必须从51过渡到STM32的时代。

二、内核与外设。

外设就是外部的设备，如：GPIO、ADC、IIC、UART、SPI等。

内核就是内部的核心，如：ALU算术逻辑单元、流水线、指令集等。

51的内核仍然叫51。STM32的内核有Cortex M0、M0+、M3、M4、M7等。

因为ARM Cortex系列的芯片分为高端的A系列，中端的R系列、低端的M系列，所以STM32有好几种内核。

三、如何从51过渡到STM32？

尽管51有那么多的不好，但是低成本依然是它的优势。一片OTP（一次性编程）的51低至0.3毛，它适用于众多家电产品。

所以并不能以单纯的技术崇拜而把51贬得一无是处。只不过，我们需要掌握更多的技术，以适应不同的工作环境。

既然要从51过渡到STM32，那么停留在51的时间不宜太久，掌握基本的定时器、串口，就可以转到STM32上来了。

有的学校先教汇编，再教C，但我认为，先学C，再到汇编会比较好，因为汇编枯燥难学，导致单片机还没用起来，兴趣就消减一大半了。正如linus那句话，你得先学会使用它。

一、首先掌握C语言语法。

单片机用的C语言叫C51，C51除了标准C的语法之外，还特意为单片机增添了几个语法而已，没有很大区别，那么我们可以装个VS（别再用VC6.0那个老掉牙的IDE啦）然后，随便找本语法书抄代码，模仿写，不看书做出课后习题就可以了，其中流程控制（包括if,for,while,switch等）以及指针和结构体都是需要掌握的。推荐看视频《边用边学C语言》。

二、少量的实践。

接下来，你可以买一块单片机开发板来做一些小玩意了（只买一块开发板56元即可，不必浪费太多钱），譬如：摇摇棒，光立方，密码锁，超声波测距，红外摇控等等（很多新奇有趣的小玩意都可以在论坛找到）。当然，也不需要每个都做，我们可以选一些差异性较大的来做，这样升级会快一些。推荐视频《十天学会单片机》，也可以看开发板配套的视频，教材《单片机c语言程序设计实训100例——基于8051+proteus仿真》。适当的做几个就行，不要在这个阶段停留太久，重点掌握定时器和串口。

三、养成良好的编码习惯。

在《十天学会单片机》里会出现众多不怎么好的代码，但是我们不能一下子写出优秀的代码，必须有个过渡期，所以建议大家先看郭大侠的视频。那么如何写出高效而且可读性好的代码呢？这里只提到一点，不要用拼音来命名变量或者函数名，像int shi,fen,miao;这些都是不良的编码习惯，必须全部使用英文命名。推荐的做法就是多参考大神们写的代码，在百度文库或者各大电子论坛都可以看到很多优秀的代码。此外，推荐《从单片机初学者迈向单片机工程师》、《MISRA C标准工程师笔记》、《C语言编程规范》、《C51代码风格》。

四、了解汇编语言。

单片机工程师又叫固件工程师，因为他们写的代码都是跟寄存器打交道，而寄存器又可以直接控制硬件，处于最底层的软件而且不用经常改动，所以叫固件。这部分需要数电、模电的基础才好理解，所以在大学都是先教数电、模电再教单片机的。现在你要用汇编语言来玩单片机，你会发现汇编比较棘手，写出来的代码可读性差、可移植性差而且很难维护，但汇编即让你很清晰地感受到单片机是如何工作的，以及理解C语言指针的原理。不过，我们不需要钻研汇编语言，只需要有所了解，比如，精准的延时。

一、编译、编辑、版本控制器。

由于STM32的固件库中，函数名、变量名都是很长，我们不可能逐一输入，这就需要用到先进的工具。

1、编译器。仍然使用keil编译代码。

2、编辑器。编辑器就是写代码的工具，因为keil的代码补全、提示都很差，所以要用其它工具来写代码。这就得开两个软件，一个写代码，一个编译代码。虽然这样有点麻烦，但是相对于输入那一大串函数名来比，不算什么。推荐VS、Eclipse(C/C++版本)。不推荐使用source insight（功能不够强大）。

3、版本控制器。这个东西就是用来备份代码的，不要再用压缩包了。推荐git教程。

二、学会固件库。

有了上一步的准备工作之后，先买一块STM32开发板，带仿真器，248元。这里下载代码可不像51那些，用串口就能下载的了，得另外用一个仿真器。

这里的仿真器有ST link、Ulink等，不推荐使用J link。而仿真器的接口有JTAG和SWD，推荐使用SWD，接3根线就可以了。

推荐教材《STM32开发指南库函数教程》，也可以看开发板配套的视频。这里要掌握STM32的外设，如：ADC、RTC、CAN、IIC、SPI、UART、DMA、SDIO、IAP等。

三、自制PCB。

数电、模电基础差的，需要先补充点理论再来。然后下载一个Altium Designer6.9，看《Altium Designer视频教程》。根据自己感兴趣的小玩意来做一块PCB。画好之后先发到群里，让大家指导一下，然后再发到嘉立创打样，很便宜的，而其它材料则到淘宝上买。主要掌握焊接、维修、原理图、PCB等基本功，自己多动手就能掌握的。

四、单片机外面的世界。

就算你现在能玩转单片机，但也只是打开了一扇小小的窗户而已，下面你可以选一个方向，但是工作中可以会用到几个方向的知识，反正尽量多学点。

1、嵌入式操作系统。不推荐用51单片机跑系统。而STM32可以跑ucos II、ucos III、free RTOS、coos、RT-Thread、RTX等。推荐学ucos II，教材是任哲的《嵌入式实时操作系统ucosII原理及应用》，只要掌握一种嵌入式操作系统，其它都可以触类旁通。移植系统时，会用到汇编。推荐学习free RTOS或者RT-Thread。

2、ucgui/STemwin、Touch GFX。STM32可以通过FSMC接口来驱动TFT LCD屏，这里要用到图形界面库，可以学STemwin，STemwin其实就是ucgui，推荐《STemwin开发手册》，也可以学习Touch GFX。

3、上位机。使用单片机采集信号送到PC机上，而PC机需要一个上位机来控制单片机，这个上位机可以用Labview、C++、C、JAVA、甚至是HTML5来写。其中最常用的是单片机跟PC机的串口通信，上位机建议用C或者QT来写，尽管还有很多企业用MFC(C++库)，但是上手比较难，不推荐学MFC。推荐的教材是《C#入门经典》、《QT简介》。

4、数据结构和算法。推荐的教材是周航慈的《嵌入式系统软件中的常用算法》、《数据结构课件》。

5、接口应用。单片机的内部资源比较少，很多时候需要外接一些芯片、传感器。这里需要到用模电、电子测量、计算机网络等知识。推荐的教材是陈尚松等著的《电子测量与仪器》和谢希仁的《计算机网络》。此外，还会用到一些通信模块，比如Zigbee、WIFI、蓝牙、NB-IOT、433模块、NRF24L01、RFID智能卡等，有兴趣可以弄一下，这些都是比较实用的技术。

五、其它问题。

1、单片机的代码是如何运行的？

推荐看《计算机组成原理》。

2、FPGA。

可以参考本博客的《如何学习FPGA》。

3、嵌入式。

很多电子专业的学生就感觉嵌入式很难，那是因为嵌入式涉及很多计算机领域的知识，而这些知识很多是电子专业不开课的，基本功没过关，学起来肯定吃力。具体的学习路线可以参考本博客的《如何学习嵌入式软件》。

4、硬件设计。

可以参考本博客的《如何学习硬件设计——理论篇》、《如何学习硬件设计——实践篇》。

5、开发板的选择。

这里推荐的开发板都是一整板（上面的链接并非广告，只是确实有人不会选开发板才给出来的），里面有很多芯片的。不推荐一个核心板留了很多接口，每个接口都要另外买一块小板，这种板叫子母板，一个母板不贵，但是子板很多，买多几块就花很多钱，而且子板很小，容易丢。

6、为什么学生很难定方案？

因为学生积累的东西并不多，考虑的不那么周全，很多知识似懂非懂，难以制订方案。这时要多接触新事物，只要积累的多，就自然而然的能出方案了，不用太急躁。

7、MDK。

Keil有51版本和ARM版本，其中ARM版本的Keil又称为MDK。

8、stm32 cubemx。

cubemx可以自动生成配置代码，虽然很方便，但不建议初学者使用，会让你懒得不想写代码。

9、为什么编译没问题，下载到单片机却不对？

编译没问题，说明语法没问题，但不能表明逻辑、功能是正确的。

10、为什么网上都有那么多代码可以复制粘贴，还要自己写代码？

因为网上能找到的代码很多，而网上找不到的代码却更多。

11、proteus及multisim仿真。

proteus很适合仿真单片机，但是仿真的效果不能替代实物，一切以实物为准。

multisim适合在学模电时，做一下仿真，以帮助理解电路。

12、为什么有的STM32开发板可以用串口下载代码，还需要仿真器吗？

STM32有个IAP的功能（又称为远程升级），可以用任意的接口来下载代码，但是这种方法是建立在芯片本身有IAP的代码，才可以使用。

在一个没有任何代码的芯片上，不能使用串口下载代码，这时，必须使用仿真器。

13、单片机不就是C语言嘛，还需要学单片机原理？

在工程上会遇到单片机内部资源的调度、IO口的电气特性、带宽等问题，你不懂单片机原理是解决不了这些问题的。

14、单片机的汇编和微机原理的汇编。

微机原理讲的是PC机中x86架构的汇编，和51单片机的汇编是有区别的。不要看错书。

而51单片机的汇编和STM32的汇编也是有区别的，51的是CISC架构，而STM32的是RISC架构。

15、除STM32以外的高端单片机品牌。

有NXP的LPC、新唐、GD32(高仿STM32)、英飞凌、TI的MSP430、Microchip的PIC、瑞萨、ADI、Maxim（美信）、三星。

16、其它单片机品牌。

合泰、辉芒、松瀚、海尔（东软）、STC、义隆、新茂、中颖、ABOV（现代）、Megawin（笙泉）、晟矽微、HOLTEK（盛扬）、九齐、佑华、灵动微。

————————————————

版权声明：本文为CSDN博主「队长-Leader」的原创文章，授权转载
