干货 一文弄清有刷电机与无刷电机那些事

有刷电机工作原理

有刷电机是大家最早接触的一类电机，中学时物理课堂上介绍电动机也是以它为模型来展示的。有刷电机的主要结构就是定子+转子+电刷，通过旋转磁场获得转动力矩，从而输出动能。电刷与换向器不断接触摩擦，在转动中起到导电和换相作用。

有刷电机采用机械换向，磁极不动，线圈旋转。电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随电机转动的换相器和电刷来完成的。

在有刷电机中，这个过程是将各组线圈的两个电源输入端，依次排成一个环，相互之间用绝缘材料分隔，组成一个象圆柱体的东西，与电机轴连成一体，电源通过两个碳元素做成的小柱子（碳刷），在弹簧压力的作用下，从两个特定的固定位置，压在上面线圈电源输入环状圆柱上的两点，给一组线圈通电。

随着电机转动，不同时刻给不同线圈或同一个线圈的不同的两极通电，使得线圈产生磁场的N-S极与最靠近的永磁铁定子的N-S极有一个适合的角度差，磁场异性相吸、同性相斥，产生力量，推动电机转动。碳电极在线圈接线头上滑动，象刷子在物体表面刷，因此叫碳“刷”。

相互滑动，会摩擦碳刷，造成损耗，需要定期更换碳刷；碳刷与线圈接线头之间通断交替，会发生电火花，产生电磁破，干扰电子设备。

无刷电机工作原理

无刷电机中，换相的工作交由控制器中的控制电路（一般为霍尔传感器+控制器，更先进的技术是磁编码器）来完成。

无刷电机采取电子换向，线圈不动，磁极旋转。无刷电机，是使用一套电子设备，通过霍尔元件，感知永磁体磁极的位置，根据这种感知，使用电子线路，适时切换线圈中电流的方向，保证产生正确方向的磁力，来驱动电机。消除了有刷电机的缺点。

这些电路，就是电机控制器。无刷电机的控制器，还可以实现一些有刷电机不能实现的功能，比如调整电源切换角，制动电机，使电机反转，锁住电机，利用刹车信号，停止给电机供电。现在电瓶车的电子报警锁，就充分利用了这些功能。

无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。由于无刷直流电动机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。

有刷电机与无刷电机调速方式的区别

实际上两种电机的控制都是调压，只是由于无刷直流采用了电子换向，所以要有数字控制才可以实现了，而有刷直流是通过碳刷换向的，利用可控硅等传统模拟电路都可以控制，比较简单。

1、有刷马达调速过程是调整马达供电电源电压的高低。调整后的电压电流通过整流子及电刷地转换，改变电极产生的磁场强弱，达到改变转速的目的。这一过程被称之为变压调速。

2、无刷马达调速过程是马达的供电电源的电压不变，改变电调的控制信号，通过微处理器再改变大功率MOS管的开关速率，来实现转速的改变。这一过程被称之为变频调速。

性能差异

TI的一个介绍视频关于有刷电机与无刷电机的对比，如下图所示，很完整。

1、有刷电机结构简单、开发时间久、技术成熟

早在十九纪诞生电机的时候，产生的实用性电机就是无刷形式，即交流鼠笼式异步电动机，这种电动机在交流电产生以后得到了广泛的应用。但是，异步电动机有许多无法克服的缺陷，以致电机技术发展缓慢。尤其是直流无刷电机一直无法投入商业运营，伴随着电子技术的日新月异，直至近几年才慢慢投入商业运营，就其实质来说依然属于交流电机范畴。

无刷电机诞生不久，人们就发明了直流有刷电机。由于直流有刷电机机构简单，生产加工容易，维修方便，容易控制；直流电机还具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，所以一经问世就得到了广泛应用。

2、直流有刷电机响应速度快，起动扭矩大

直流有刷电机起动响应速度快，起动扭矩大，变速平稳，速度从零到最大几乎感觉不到振动，起动时可带动更大的负荷。无刷电机起动电阻大（感抗），所以功率因素小，起动扭矩相对较小，起动时有嗡嗡声，并伴随着强烈震动，起动时带动负荷较小。

3、直流有刷电机运行平稳，起、制动效果好

有刷电机是通过调压调速，所以起动和制动平稳，恒速运行时也平稳。无刷电机通常是数字变频控制，先将交流变成直流，直流再变成交流，通过频率变化控制转速，所以无刷电机在起动和制动时运行不平稳，振动大，只有在速度恒定时才会平稳。

4、直流有刷电机控制精度高

直流有刷电机通常和减速箱、译码器一起使用，使的电机的输出功率更大，控制精度更高，控制精度可以达到0.01毫米，几乎可以让运动部件停在任何想要的地方。所有精密机床都是采用直流电机控制精度。无刷电机由于在启动和制动时不平稳，所以运动部件每次都会停到不同的位置上，必须通过定位销或限位器才可以停在想要的位置上。

5、直流有刷电机使用成本低，维修方便

由于直流有刷电机结构简单，生产成本低，生产厂家多，技术比较成熟，所以应用也比较广泛，比如工厂、加工机床、精密仪器等，如果电机故障，只需更换碳刷即可，每个碳刷只需要几元，非常便宜。无刷电机技术不成熟，价格较高，应用范围有限，主要应在恒速设备上，比如变频空调、冰箱等，无刷电机损坏只能更换。

6、无电刷、低干扰

无刷电机去除了电刷，最直接的变化就是没有了有刷电机运转时产生的电火花，这样就极大减少了电火花对遥控无线电设备的干扰。

7、噪音低，运转顺畅

无刷电机没有了电刷，运转时摩擦力大大减小，运行顺畅，噪音会低许多，这个优点对于模型运行稳定性是一个巨大的支持。

8、寿命长，低维护成本

少了电刷，无刷电机的磨损主要是在轴承上了，从机械角度看，无刷电机几乎是一种免维护的电动机了，必要的时候，只需做一些除尘维护即可。

无刷电机控制原理

电机驱动控制就是控制电机的转动或者停止，以及转动的速度。电机驱动控制部分也叫做电子调速器，简称电调，英文electronic speed controller（ESC）。电调对应使用的电机不同，分无刷电调和有刷电调。

有刷电机的永磁体是固定不动的，线圈绕在转子上，通过一个电刷跟换相器接触间断来改变磁场方向来保持转子持续转动。无刷电机，顾名思义，这种电机是没有所谓的电刷和换相器的，他的转子是永磁体，而线圈是固定不动的，直接接到外部电源，问题就来了，线圈磁场方向怎么改变呢？事实上，无刷电机外部还需要一个电子调速器，这个调速器说白了就是一个电机驱动，它随时都在改变着固定线圈内部电流的方向，保证它跟永磁体之间的作用力是相互排斥，持续转动得以延续。

刷电机工作可以不需要电调，直接把电供给电机就能够工作，但是这样无法控制电机的转速。无刷电机工作必须要有电调，否则是不能转动的。必须通过无刷电调将直流电转化为三相交流电，输给无刷电机才能转动。

最早的电调可不是像现在的电调一样，最早全是有刷电调，说道这你可能要问了，什么是有刷电调，和现在的无刷电调有什么区别。事实上这差别呀可大了去了，有刷电调和无刷电调都是根据电机来说的，现在电机的转子，就是能转动的部分全是磁铁块，线圈是定子不转动的，因为这中间没有碳刷，这就是无刷电机。而有刷电机呢，顾名思义就是有碳刷，所以就是有刷电机，像我们平常小孩子玩的一二十块钱的遥控车用的电机就是有刷电机。电调就是根据这两种电机而命名的有刷电调和无刷电调。从专业的角度来讲呢就是有刷电调就是输出时直流电，无刷电调输出是三相交流电。直流电就是我们电池里存储的电，有正负极之分，我们家用220V的，用于手机充电器或者电脑的电源都是交流电。交流电就是带有一定的频率，通俗讲就是一根线上正负、正负的来回交换着；直流电就是正极是正极，负极是负极。交流直流弄清楚了，那么什么又是“三相电”呢？理论讲三相交流电是电的一种传输形式，简称三相电，是由3个频率相同、振幅相等、相位依次互差120度的交流电势组成的电源。通俗的讲，就是我们家用的三项交流电，除了电压、频率、驱动角不同，其他都一样，现在对于三相电和直流电都了解了吧。

无刷电调，输入的是直流电，通过一个滤波电容稳定电压。然后分成俩两路，一路是电调的BEC使用，BEC是给接收机与电调自身单片机供电使用的，输出至接收机的电源线就是信号线上的红线和黑线，另一路是介入MOS管使用，在这里，电调上电，单片机开始启动，驱动MOS管震动，使电机发出滴滴滴的声音。启动后待命，有些电调带有油门校准功能，在进入待命前会监测油门位置是在高还是低还是中间，高的话进入电调行程校准，中间的话开始发出报警信号，电机会滴滴的响，低的话会进入正常工作状态。一切准备就绪后，电调内的单片机会根据PWM信号线上的信号决定输出电压的大小和频率的高低以及驱动方向和进角多少来驱动电机的转速，转向。这就是无刷电调原理。在驱动电机运转的时候，电调内共有3组MOS管工作，每组2个极，一个控制正极输出，一个控制负极输出，当正极输出时，负极不输出，负极输出时，正极不输出，这样子也就形成了交流电，同样，三组都是这样工作的，它们的频率是8000HZ。讲到这，无刷电调也相当于一个工厂里电机上使用的变频器或者调速器。

电调的输入是直流，通常由锂电池来供电。输出是三相交流，可以直接驱动电机。另外航模无刷电子调速器还有三根信号输入线，输入PWM信号，用于控制电机的转速。对于航模，尤其是四轴飞行器，由于其特殊性，需要专门的航模电调。

那么为什么在四轴飞行器上需要专门的电调呢，其有什么特别的地方？四轴飞行器有四个桨，两两相对呈十字交叉结构。在桨的转向上分正转和反转，这样可抵消单个桨叶旋转引起的自旋问题。每个桨的直径很小，四个桨转动时的离心力是分散的。不像直机的桨，只有一个能产生集中的离心力形成陀螺性质的惯性离心力，保持机身不容易很快的侧翻掉。所以通常用到的舵机控制信号更新频率很低。

四轴为了能够快速反应，以应对姿态变化引起的飘移，需要高反应速度的电调，常规PPM电调的更新速度只有50Hz左右，满足不了这种控制所需要的速度，且PPM电调MCU内置PID稳速控制，能对常规航模提供顺滑的转速变化特性，用在四轴上就不合适了，四轴需要的是快速反应的电机转速变化。用高速专用电调，IIC总线接口传送控制信号，可达到每秒几百上千次的电机转速变化，在四轴飞行时，姿态时刻能够保持稳定。即使受到外力突然冲击，依旧安然无恙。

无刷电机的工作原理，动图演示，一目了然

励磁无刷电机结构原理

不过显然模界中的无刷电机与这个励磁电机并不是同一个东西，那么我们常用的无刷电机里面究竟有些什么技术、如何解释那些专业名词、以及各种参数和设备之间究竟有什么区别和联系呢？今天就带大家全面了解一下模界常用的无刷电机。

无刷电机的基本概念

根据电机的结构和工作原理，我们可以将电机分为有刷电机、内转子无刷电机和外转子无刷电机。

有刷电机： 我们也称为直流电机或者碳刷电机，是历史最悠久的电机类型，也是目前数量最多的电机类型。电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随电机转动的换相器和电刷来完成的。这种电机具有造价相对较低、扭力高、结构简单、易维护等优点。

不过由于结构限制，所以缺点也比较明显：

1、机械换向产生的火花引起换向器和电刷摩擦、电磁干扰、噪声大、寿命短。

2、结构复杂、可靠性差、故障多，需要经常维护。

3、由于换向器存在，限制了转子惯量的进一步下降，影响了动态性能。所以在模界主要应用于速度较慢和对震动不敏感的车模、船模上面，航模很少采用有刷电机。

无刷电机： 这是模界中除了有刷电机以外用的最多的一种电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料，性能上相较一般的传统直流电机有很大优势。具有高效率、低能耗、低噪音、超长寿命、高可靠性、可伺服控制、无级变频调速等优点，至于缺点嘛……就是比有刷的贵、不好维护，广泛应用于航模、高速车模和船模。

不过，单个的无刷电机不是一套完整的动力系统，无刷基本必须通过无刷控制器也就是电调的控制才能实现连续不断的运转。普通的碳刷电机旋转的是绕组，而无刷电机不论是外转子结构还是内转子结构旋转的都是磁铁。所以任何一个电机都是由定子和转子共同构成的。

无刷电机的定子是产生旋转磁场的部分，能够支撑转子进行旋转，主要由硅钢片、漆包线、轴承、支撑件构成；而转子则是黏贴钕铁硼磁铁，在定子旋转磁场的作用进行旋转的部件，主要由转轴、磁铁、支持件构成。除此之外，定子与转子组成的磁极对数还影响着电机的转速与扭力。

无刷电机的结构

无刷电机的前盖、中壳、后盖主要是整体结构件，起到构建电机整体结构的作用。但是外转子无刷电机的外壳同时也是磁铁的磁路通路，所以外壳必须是导磁性的物质构成。内转子的外壳只是结构件，所以不限定材质。但是内转子电机比外转子电机多一个转子铁芯，这个转子铁芯的作用同样也是起到磁路通路的作用。

磁铁 ：是安装在转子上，是无刷电机的重要组成部分，无刷电机的绝大部分性能参数都与磁铁相关，包括功率、转速、扭矩等。

硅钢片 ：是有槽无刷电机的重要组成部分，当然，无槽无刷电机是没有硅钢片的，但是目前绝大多数的无刷电机都是有槽的。它在整个系统中的作用主要是降低磁阻、参与磁路运转。

转轴 ：是电机转子的直接受力部分，转轴的硬度必须能满足转子高速旋转的要求。

轴承 ：是电机运转顺畅的保证，轴承可以分为滑动轴承和滚动轴承，而滚动轴承又可以细分为深沟球轴承、滚针轴承和角接触轴承等十大类，而目前大多数的无刷电机都是采用深沟球轴承。

直流无刷电机的工作原理

直流无刷电机动力系统由转子、定子和位置传感器 三部分等组成。位置传感按转子位置的变化，沿着一定次序对定子绕组的电流进行换流(即检测转子磁极相对定子绕组的位置，并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，按一定的逻辑关系进行绕组电流切换)。定子绕组的工作电压由位置传感器输出控制的电子开关电路提供。

位置传感器有磁敏式、光电式和电磁式三种类型：

采用磁敏式位置传感器 的直流无刷电动机，其磁敏传感器件(例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等)装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。

采用光电式位置传感器 的直流无刷电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。

采用电磁式位置传感器 的无刷直流电动机，是在定子组件上安装有电磁传感器部件(例如耦合变压器、接近开关、LC谐振电路等)，当永磁体转子位置发生变化时，电磁效应将使电磁传感器产生高频调制信号(其幅值随转子位置而变化)。

简单而言，直流无刷电机就是依靠改变输入到无刷电机定子线圈上的电流波交变频率和波形，在绕组线圈周围形成一个绕电机几何轴心全转的磁场，这个磁场驱动转子上的永磁磁钢转动，电机就转起来了，电机的性能和磁钢数量、磁钢磁通强度、电机输入电压大小等因素有关，更与无刷电机的控制性能有很大关系，因为输入的是直流电，电流需要电子调速器将其变成3相交流电，还需要从遥控器接收机那里接收控制信号，控制电机的转速，以满足模型使用需要。

总的来说，无刷电机的结构是比较简单的，真正决定其使用性能的还是无刷电子调速器（也就是电调），好的电调需要有单片机控制程序设计、电路设计、复杂加工工艺等过程的总体控制，所以一般来说价格要比无刷电机高出很多。

首先给大家复习几个基础定则：左手定则、右手定则、右手螺旋定则 。别懵逼，我下面会给大家解释。

左手定则， 这个是电机转动受力分析的基础，简单说就是磁场中的载流导体，会受到力的作用。

让磁感线穿过手掌正面，手指方向为电流方向，大拇指方向为产生磁力的方向，我相信喜欢玩模型的人都还有一定物理基础的哈哈。

右手定则 ，这是产生感生电动势的基础，跟左手定则的相反，磁场中的导体因受到力的牵引切割磁感线产生电动势。

让磁感线穿过掌心，大拇指方向为运动方向，手指方向为产生的电动势方向。为什么要讲感生电动势呢？不知道大家有没有类似的经历，把电机的三相线合在一起，用手去转动电机会发现阻力非常大，这就是因为在转动电机过程中产生了感生电动势，从而产生电流，磁场中电流流过导体又会产生和转动方向相反的力，大家就会感觉转动有很大的阻力。不信可以试试。

三相线分开，电机可以轻松转动

三相线合并，电机转动阻力非常大

右手螺旋定则 ，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端就是通电螺旋管的N极。

这个定则是通电线圈判断极性的基础，红色箭头方向即为电流方向。

看完了三大定则，我们接下来先看看电机转动的基本原理。

第一部分：直流电机模型

我们找到一个中学物理学过的直流电机的模型，通过磁回路分析法来进行一个简单的分析。

状态1

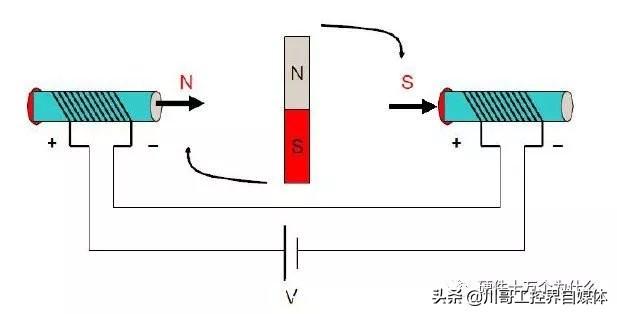

当两头的线圈通上电流时，根据右手螺旋定则，会产生方向指向右的外加磁感应强度B（如粗箭头方向所示），而中间的转子会尽量使自己内部的磁感线方向与外磁感线方向保持一致，以形成一个最短闭合磁力线回路，这样内转子就会按顺时针方向旋转了。

当转子磁场方向与外部磁场方向垂直时，转子所受的转动力矩最大。注意这里说的是“力矩”最大，而不是“力”最大。诚然，在转子磁场与外部磁场方向一致时，转子所受磁力最大，但此时转子呈水平状态，力臂为0，当然也就不会转动了。补充一句，力矩是力与力臂的乘积。其中一个为零，乘积就为零了。

当转子转到水平位置时，虽然不再受到转动力矩的作用，但由于惯性原因，还会继续顺时针转动，这时若改变两头螺线管的电流方向，如下图所示，转子就会继续顺时针向前转动

状态2

如此不断改变两头螺线管的电流方向，内转子就会不停转起来了。改变电流方向的这一动作，就叫做换相。补充一句：何时换相只与转子的位置有关，而与其他任何量无直接关系。

第二部分：三相二极内转子电机

一般来说，定子的三相绕组有星形联结方式和三角联结方式，而“三相星形联结的二二导通方式”最为常用，这里就用该模型来做个简单分析。

上图显示了定子绕组的联结方式（转子未画出假想是个二极磁铁），三个绕组通过中心的连接点以“Y”型的方式被联结在一起。整个电机就引出三根线A, B, C。当它们之间两两通电时，有6种情况，分别是AB, AC, BC, BA, CA, CB注意这是有顺序的。

下面第一阶段：AB相通电

当AB相通电，则A极线圈产生的磁感线方向如红色箭头所示，B极产生的磁感线方向如图蓝色箭头所示，那么产生的合力方向即为绿色箭头所示，那么假设其中有一个二极磁铁，则根据“中间的转子会尽量使自己内部的磁感线方向与外磁感线方向保持一致”则N极方向会与绿色箭头所示方向重合。至于C，暂时没他什么事。

第二阶段：AC相通电

第三阶段：BC相通电

第四阶段：BA相通电

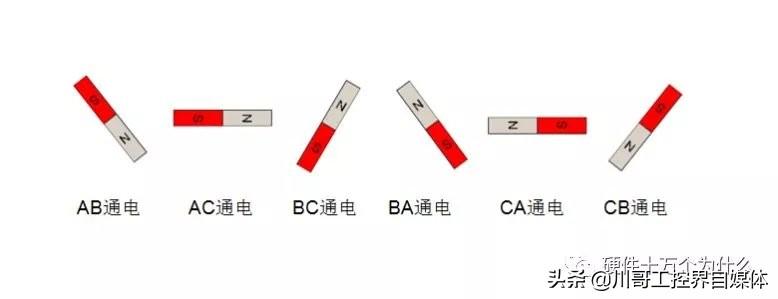

为了节省篇幅，我们就不一一描述CA\CB的模型，大家可以自己类推一下。以下为中间磁铁（转子）的状态图：

每个过程转子旋转60度

六个过程即完成了完整的转动，其中6次换相。

第三部分：三相多绕组多极内转子电机

我们再来看一个复杂点的，图(a)是一个三相九绕组六极（三对极）内转子电机，它的绕组连线方式见图 (b)。从图(b)可见，其三相绕组也是在中间点连接在一起的，也属于星形联结方式。一般而言，电机的绕组数量都和永磁极的数量是不一致的（比如用9绕组6极，而不是6绕组6极），这样是为了防止定子的齿与转子的磁钢相吸对齐。

其运动的原则是：转子的N极与通电绕组的S极有对齐的运动趋势，而转子的S极与通电绕组的N极有对齐的运动趋势。

即为S与N相互吸引，注意跟之前的分析方法有一定的区别。

好吧，还是再帮大家分析一下吧，

第一阶段：AB相通电

第二阶段：AC相通电

第三阶段：BC相通电

第四阶段：BA通电

第五阶段：CA通电

第六阶段：CB通电

以上为六个不同的通电状态，其中经历了五个转动过程。每个过程为20度。

第四部分：外转子无刷直流电机

看完了内转子无刷直流电机的结构，我们来看外转子的。其区别就在于，外转子电机将原来处于中心位置的磁钢做成一片片，贴到了外壳上，电机运行时，是整个外壳在转，而中间的线圈定子不动。外转子无刷直流电机较内转子来说，转子的转动惯量要大很多（因为转子的主要质量都集中在外壳上），所以转速较内转子电机要慢，通常KV值在几百到几千之间。也是航模主要运用的无刷电机

顺便啰嗦一下吧。无刷电机KV值定义为：转速/V，意思为输入电压每增加1伏特，无刷电机空转转速增加的转速值。比如说，标称值为1000KV的外转子无刷电机，在11伏的电压条件下，最大空载转速即为：11000rpm（rpm的含义是：转/分钟）。

同系列同外形尺寸的无刷电机，根据绕线匝数的多少，会表现出不同的KV特性。绕线匝数多的，KV值低，最高输出电流小，扭力大；绕线匝数少的，KV值高，最高输出电流大，扭力小。我先前测试过穿越机2204电机的极限电流，单电机能彪上25A，而2212系列电机15A都上不了。

外转子无刷直流电机的结构：

分析方法也和内转子电机类似，大家可以自己分析一下，根据右手螺旋定理判断线圈的N/S极，转子永磁体的N极与定子绕组的S极有对齐（吸引）的趋势，转子永磁体的S极与定子绕组的N极有对齐（吸引）的趋势，从而驱动电机转动。

经典无刷电机2212 1000kv电机结构分析。

图为2212电机的（解剖图）

其结构如下：定子绕组固定在底座上，转轴和外壳固定在一起形成转子，插入定子中间的轴承。

图为xxd2212线圈拆解图

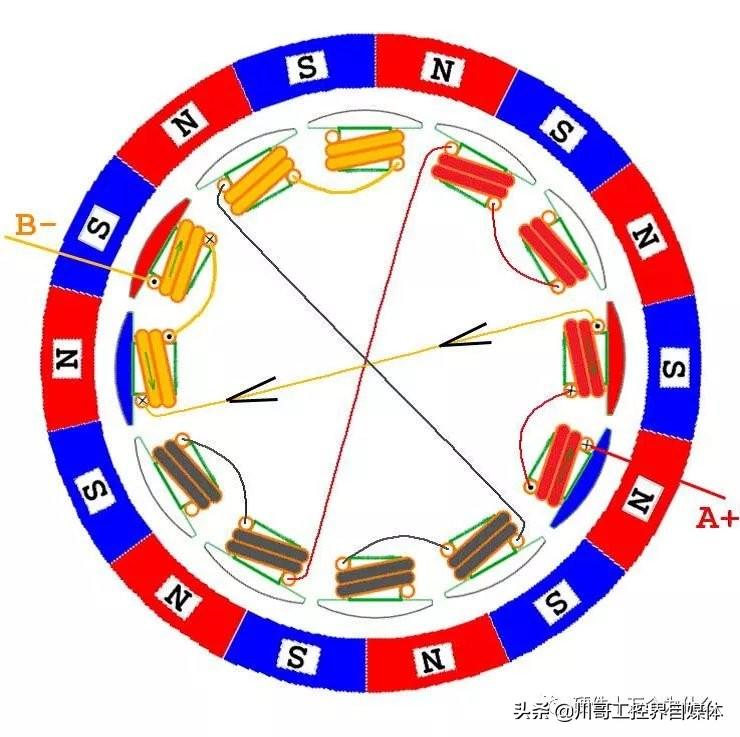

图为12绕组14极（即7对极），电机绕组绕发图。

后面画出了6种两相通电的情形，可以看出，尽管绕组和磁极的数量可以有许多种变化，但从电调控制的角度看，其通电次序其实是相同的，也就是说，不管外转子还是内转子电机，都遵循AB->AC->BC->BA->CA->CB的顺序进行通电换相。当然，如果你想让电机反转的话，电子方法是按倒过来的次序通电；物理方法直接对调任意两根线，假设A和B对调，那么顺序就是BA->BC->AC->AB->CB->CA，大家有没有发现这里顺序就完全倒过来了。

AB相通电

AC相通电

BC相通电

BA相通电

CA相通电

CB相通电

要说明一下的是，由于每根引出线同时接入两个绕组，所以电流是分两路走的。这里为使问题尽量简单化，下面几个图中只画出了主要一路的电流方向，还有一路电流未画出，另一路电流的具体情况放在后面进行分析，涉及到电路检测换相位置。

无刷电机中的专业名词

额定电压： 也就是无刷电机适合的工作电压，其实无刷电机适合的工作电压非常广，额定电压是指定了负载条件而得出的情况。例如说，2212-850KV电机指定了1045螺旋桨的负载，其额定工作电压就是11V。如果减小负载，例如带7040螺旋桨，那这个电机完全可以工作在22V电压下。但是这个工作电压也不是无限上升的，主要受制于电子控制器支持的最高频率。所以说，额定工作是由工作环境决定的。

KV值： 有刷直流电机是根据额定工作电压来标注额定转速的，无刷电机引入了KV值的概念，而让用户可以直观的知道无刷电机在具体的工作电压下的具体转速。实际转速=KV值*工作电压，这就是KV的实际意义，就是在1V工作电压下每分钟的转速。无刷直流电机的转速与电压呈正比关系，电机的转速会随着电压上升而线性上升。例如，2212-850KV电机在10V电压下的转速就是：850*10=8500RPM(RPM，每分钟转速)。

转矩： (力矩、扭矩)电机中转子产生的可以用来带动机械负载的驱动力矩，我们可以理解电机的力量。

转速： 电机每分钟的转速，一般用RPM表示。

最大电流： 电机能够承受并安全工作的最大电流

最大功率： 电机能够承受并安全工作的最大功率 功率=电压*电流

无刷电机功率和效率

我们可以简单的理解为电机输出功率=转速*扭矩，在同等的功率下，转矩和转速是一个此消彼长的关系，即同一个电机的转速越高，必定其转矩越低，相反也依然。不可能要求个电机的转速也更高，转矩也更高，这个规律通用于所有电机。例如：2212-850KV电机，在11V的情况下可以带动1045桨，如果将电压上升一倍，其转速也提高一倍，如果此时负载仍然是1045桨，那该电机将很快因为电流和温度的急剧上升而烧毁。

每个电机都有自己的力量上限，最大功率就是这个上限，如果工作情况超过了这个最大功率，就会导致电机高温烧毁。当然，这个最大功率也是指定了工作电压情况下得出的，如果是在更高的工作电压下，合理的最大功率也将提高。这是因为：Q=I2R，导体的发热与电流的平方是正比关系，在更高的电压下，如果是同样的功率，电流将下降导致发热减少，使得最大功率增加。这也解释了为什么在专业的航拍飞行器上，大量使用22.2V甚至30V电池来驱动多轴飞行器，高压下的无刷电机，电流小、发热小、效率更高。

经常有人问：2208 1000KV和2216 1000KV有什么不同，都是1000KV，不是都一样吗?呵呵，差别可大了。

在电机直径、KV值都一样的情况下，电机更高的电机自然功率越大，功率越大的电机自然能够带动的负载越大。好比一个男人100斤，一个男人160斤，你让他们去背一袋50斤的大米，100斤的男人虽然说稍稍有点吃力但也能背，160斤的男人觉得是小菜。但，如果是让他们背两袋米呢?160斤的男人咬咬牙也背起来了，100斤的男人恐怕腰都直不起来，这就是他们的差异。对于电机来说，工作越轻松，效率越高，利用前面的理论就是，铁耗也低铜耗也低。

记住这个公式（划重点）：扭矩与电流的平方成正比

随着电机工作的越来越累，它的效率会迅速的降低。所以说选择多轴电机，必须选择合适功率电机以及与他搭配的螺旋桨，让电机工作在相对轻松的状态，一般来说悬停时工作功率是最大功率的30-45%之间比较好。不可小牛拉大车，也不能大牛拉小车。

无刷电机电压与效率的关系

先上两个公式：

1、功率=电压*电流

2、发热量=电流的平方*电阻

由公式得出两个结论：在同功率下，电压越高电流越小，并推出：在同功率下，电压越高发热量越小。最后得出结论：同一个飞行器，使用的电压越高，电流越小并且发热越少，效率越高。

现在知道为什么高压电线要上100KV甚至220KV、550KV(这个KV是千伏)的高电压了吧。

当然，飞行器是需要电池进行驱动的，准确的说是锂电池，锂电池的片数自然取决于电池的大小，越大的电池自然能做的越高电压。所以在电压这方面，其实我们能做的并不多，因为市场上的电池很多都是系列化的，比如说450这样的机型，你可以去找450直升机的6S电池，但是价格很高，而且需要的电调价格也要高一些。所以在电压这方面我们应该做的就是：尽量避免大机型用低压电池，那样会造成工作电流相对高一些，从而铜耗较大。同时，也要避免小型飞机用高压电池，那样电池的重量太大。

关于无刷电机的磁极对数

磁场的旋转速度又称同步转速，它与三相电流的频率和磁极对数p有关。若定子绕组，在任一时刻合成的磁场只有一对磁极(磁极对数p=1)，即只有两个磁极，对只有一对磁极的旋转磁场而言,三相电流变化一周,合成磁场也随之旋转一周，如果是50hz的交流电，旋转磁场的同步转速就是50转/秒或3000转/分，在工程技术中，常用转/分（r/min）来表示转速。如果定子绕组合成的磁场有两对磁极(磁极对数p=2)，即有四个磁极，可以证明，电流变化一个周期，合成磁场在空间旋转180度，由此可以推广得出：p对磁极旋转磁场每分钟的同步转速为n=60f/p。

当磁极对数一定时，如果改变交流电的频率，则可改变旋转磁场的同步转速，这就是变频调速的基本原理。由于电机的磁极是成对出现的，所以也常用极对数表示。

关于无刷电机的磁铁

模界的无刷电机几乎100%用的“磁王”——钕铁硼磁铁，用磁王来形容钕铁硼磁铁是当之无愧的，钕铁硼磁铁是我们生活中常见的黑乎乎的铁氧体磁铁磁性的3倍！当然了，价格更是铁氧体磁铁的10倍以上。无刷电机终归属于永磁电机，而永磁电机的功率、特点等特性完全取决于磁铁。基本可以说吧，磁铁的体积与牌号决定了电机的最大功率。

另外还有磁铁形状上的差异，如果拆开一些廉价的电机你就会有一个发现，绝大部分的磁铁形状都是方片行。方片形的磁铁加工简单，价格相对便宜，自然成了追求成本电机的最佳选择。而很多品牌电机选择了弧形磁铁，弧形可以保证磁铁和硅钢片的气隙一直保持一致，似乎功率上和效率上都胜过了方形磁铁一筹。但是，在拆开一些电机也发现了被称之为面包型的磁铁，他们能够和铁壳完整的贴合在一起，和硅钢片的距离却是和方形磁铁一样，都不是一致的。关于这种磁铁，在请教了一些业内人士，他们确信这种磁铁比弧形磁铁效果还要更佳，在此不做结论。

不过还有一种情况采用方形磁铁其实也是可以的，在多槽数多极数的无刷电机（比如说36槽42极电机），基本都是采用了方形磁铁，这是因为铁壳直径很大，方形磁铁也能很好的和铁壳粘合，并且和硅钢片的气隙也很均匀。

关于无刷电机的硅钢片

其实初中读电磁学的时候，我经常想的问题是，电机为什么需要硅钢片呢?不是说通电的导体在磁场中就能产生作用吗?那为什么还需要硅钢片呢。后来我想了很久很久终于得出一个结论，那就是搞设计的人不会比你傻!

空气是弱导磁的，但铁是导磁的，硅钢片的作用就是把磁铁的磁路引导过来并形成回路，这就需要电机磁阻(大家把它等同理解为电阻即可)比较小。但是大家都看见了，为什么定子上面怎么都是一片一片构成的呢?

大家知道电磁炉的原理吗?为什么铁锅放上电磁炉上面就会发热?其实这就是因为-----类似于铁的材料放在快速变化的电磁场中(大家想想交流电吧，那个电是瞬间飞来飞去，不像直流电永远是正极到负极)会产生涡流损耗而发热，并且频率越高发热量越大。硅钢片处在电机的旋转磁场当中，就是和那放在电磁炉上的铁锅一样遇到了同样的问题，解决的办法就是往钢里添加硅并且做成薄片，理论上越薄的硅钢片产生的涡流损耗就越小。

所以大家是不是明白了普通的固定翼电机大都是比较厚的0.35MM硅钢片，而直升机和涵道机电机大都是用0.2MM硅钢片的原因呢?电机转速越快，磁场变化越快，那涡流损耗就越大。现在大多数的多轴电机都使用了0.2MM单片的硅钢片，这样做成的电机铁耗就会更低。

相关小知识：为什么高KV电机在全油门空转的情况下下会发热很厉害呢?

答案是：产生热量的不是铜线，因为此时通过的电流很小。产生热量的正是涡流损耗和磁滞损耗，因为此时电机完全空载，转速比较高，涡流损耗大，而所有的损耗最后都变成了热量。

关于无刷电机使用与保养

直流无刷电机由电动机主体和驱动器组成，是一种典型的机电一体化产品，并在多个领域中都得到广泛的应用。用户在使用直流无刷电机时有一些问题也是需要注意的，那么具体使用直流无刷电机要注意什么呢?

(1)在拆卸前，要用压缩空气吹净电机表面灰尘，并将表面污垢擦拭干净。

(2)选择电机解体的工作地点，清理现场环境。

(3)熟悉电机结构特点和检修技术要求。

(4)准备好解体所需工具(包括专用工具)和设备。

(5)为了进一步了解电机运行中的缺陷，有条件时可在拆卸前做一次检查试验。为此，将电机带上负载试转，详细检查电机各部分温度、声音、振动等情况。
