怎么学习单片机外围器件？

单片机现在水平只能说会，想在外设上多多学习下，手里面只有开发板，请问大家有没有什么好的方法?目前基础知识只有C 会单片机数电懂点，模电没看过，电路还没有开课。WE胃：1、学会看时序图 2、学会各种通讯协议(典型的有I2C、SPI等) 3、学会看datasheet（要求有一定的英语阅读能力） 4、根据datasheet设计外围电路 5、根据datasheet写程序。阏 男秀： 我来分享一下自己的学习历程，比较偏重于软件，希望能帮到题主以及其他正在学习的同学。======================================我是直接使用了单片机学习板，在某宝上面购买的，然后送了一大堆资料，现在都准备毕业了，我居然还没有把所有外设都玩一遍，真是揪心！虽然题主只是问了怎么学习单片机外设，但我认为，外设的学习与单片机的片上资源同时学习最好，给自己一个项目题目然后动手去写代码是最好的。单片机的片上资源就是那些IO口，定时器/计数器，ADC等等。我想给出以下学习建议：一、基础知识一定要学好；二、分模块学习；三、做完一个项目一定要总结；四、学通了一种单片机，再学习其他的单片机就会上手很快的，学习外设同理；五、学会移植（抄）程序。 ======================================一、基础知识

技术性的东西学习起来都是一层一层的，如果前面的基础知识如果没有学好，到了后面的学习会让你懵懵懂懂，最后会走很多弯路。对外设的学习，可以从两方面来看，一个是单片机与外设的电路图连接，这是硬件方面；另一个是软件方面，如何用软件控制这个外设。例如：

这是一个LED流水灯模块，你至少要从电路图上知道以下信息：1、LED灯D1到D8分别连接到了单片机的P1.0到P1.7引脚；2、当你把其中一个引脚置零，相应的LED灯就会亮。这是读电路图的能力，是最基础的也是最重要的。然后是例程，点亮一个LED灯。

#include<reg52.h>sbit LED=P1^0;void main (void){ LED=0; while (1)；}

为什么要包含reg52.h？里面有什么内容？2、sbit是什么意思？是标准C里的关键字还是keil C里的关键字？为什么要写这一条语句？3、为什么最后要加while死循环？……初学的时候一般是不会问自己这些问题的，我自己学的时候都没有问过自己这些问题。但是这些知识点恰恰却是基础，或者说学习时的盲点。关于基础我就不多写了，点到即止。二、分模块

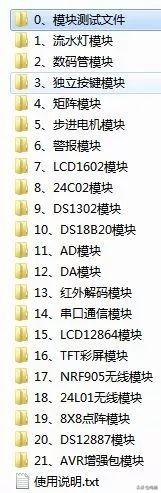

不多说了，我直接上我的学习资料的图片吧，买了学习板后客服送的资料挺好的。

可以说，这些都是外设。把每一个模块的电路图分析一遍，再把代码分析一遍。真是够大学玩四年的了。对了，光看资料是不够的，因为资料是非常凌乱的，你根本不知道从哪开始看，这个时候就很有必要买一本关于单片机的书，因为讲技术的书籍都是整理好的，你做什么模块，就看那一章节，边做实验边看书边看资料，学习是非常快的。这种方法不一定适合每一个人，但是至少我就是这么过来的。熟悉完几个模块后，可以尝试把这几个模块组合起来，给自己一个小项目做。比如我就试过用DS1302（一种时钟芯片）和LCD1602做过一个LCD日历+时钟。三、总结

一定要总结！再强调一遍！一定要总结！把你用到的技术，对电路图的分析，对代码的分析用文字描述出来。总结不需要逐字逐字的打，可以拷贝资料里的文字以及代码等等，但一定要先理解透彻，如果没有理解透，请不要把那些文字拷贝到你的总结里，又不是为别人写什么文章，只是为自己而学。（像点亮LED这种简单的项目就不用总结了...）如果不知道总结要写什么，可以参考大学里的单片机实验指导书或者实验报告。我一直觉得，写那些实验报告和课程设计报告真是最好的学习方法啊！可能以后出来工作再也不用写实验报告或者课程设计论文了。我们的实验报告是这样的：1、实验目的2、实验内容3、仪器、设备和材料4、实验原理（用到了什么芯片，什么外设）5、实验步骤6、实验结果（代码）7、注意事项如果是自己写的总结，最重要的就是4，其他什么的都可以不写。把用到的芯片、外设、电路图和代码整理总结一下，对这些技术的理解就会非常深刻的。注意事项可以写一些做实验中为什么卡住的技术难题，或者很多资料都没写，自己发现的技术细节。比如红外NEC协议：

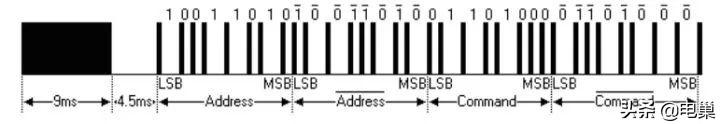

这是NEC协议的典型脉冲链，一开头有一个9ms的高电平，和4.5ms的低电平，接下来是用户码和数据码等等。但是，在红外接收头那一端，这些信号是相反的。也就是说，红外接收头输出信号的那个引脚，在没有信号的时候输出高电平，当接收到信号后会输出一个9ms的低电平和4.5ms的高电平，接下来是取反的数据码等等。一开始学习的时候不一定会注意到这些细节，以为只要例程跑起来了，看懂了例程代码和电路图就算学会了。不是这样的！我曾经为老师调试过这个红外协议，为了优化红外接收的稳定性和精确性，差不多调试了一个半月（其实也就每星期就花8、9小时吧？记不清了）。最后项目结束后一总结起来，发现了很多很多以前没有注意到的知识点。（我怎么感觉我在强调参与项目的重要性呢？）总之一定要总结，不要偷懒。我现在就正在尝试总结IIC，SPI，UART这些总线协议。有些技术知识一总结了之后，我就会发现了好多调试程序的时候学不到的知识点。比如SPI，我用它的时候就只是很简单的移植程序（在某宝买回来的模块，客服都会顺便把例程给你了），看懂了例程，然后就可以按自己的想法修改程序了，根本没吃透SPI，但是对SPI有了一个感性的认识，回过头来再总结，联想自己做项目遇到的技术难题，就会发现是某个知识点不知道从而下不了手而已。另外，不一定要做完项目后才总结，查资料的时候就可以开始总结了。再说一遍，我说的总结写起来很简单，就是把你分析过的，理解透的相关技术资料用新的word文档组织起来。四、一通百通

我认为，只要你精通了一种单片机，再学习其他单片机是非常快的，学习外设同理，学习其他东西也是一样的。还是帮老师做项目的时候（真心觉得多参与项目收获是非常多的），用到了LCD12864，后来我发现LCD12864和LCD1602的指令是类似的，而1602我之前就用它做过一个时钟，于是使用LCD12864的时候我非常的有信心。而且，我也是在使用1602的时候，加深了「对芯片的操作本质上是对寄存器的操作」这句话的理解。除了二极管、数码管、蜂鸣器这些分立元件，其他诸如液晶显示屏、外部存储器（24C02）、DS1302等等这些有芯片的外设，本质上都是对寄存器的操作。所以不用担心以后玩其他的模块需要重新学习，那些外设或者说模块，都是有一定的标准的。就比如LCD液晶模块，我只是稍微接触过LCD1602，之后上手LCD12864是非常快的，而且那个LCD12864没有例程，需要自己写程序，只有初始化程序需要修改下，然后其他的驱动程序我都是直接移植1602的了。五、学会移植

上面刚刚也引出了第五点，学会移植程序。51单片机真的是在行业内玩烂了的单片机，几乎每一个电类专业都会学，所以如果你想用51控制任何外设，在网上基本能找到很多资料和程序，很多程序不需要自己重头写的，这就是一个很好的机会去理解外设的工作原理和程序。当你不用51作为主控芯片的时候，或者使用了类似的外设时，直接移植之前的程序就可以了。=============================================一些题外话：实际上我想强调的就是以下几点：一、基础；二、分模块（分成小目标学习）；三、总结；四、先精通一种；不止这样学习单片机比较好的，学习任何东西都可以这样做的。那些看时序图、看datasheet的能力，我觉得可以在写总结的时候提高一下。会看datasheet是工程师一项基本能力，我想问，玩了51那么久了，看过51的datasheet么？没看过？可以马上去看啊！会看了51的datasheet，也就会看其他芯片的datasheet了（一通百通）。由于本人比较偏软，硬件方面我就只能稍微提及一下了。一开始的时候，最主要的是学会分析电路图。比如：

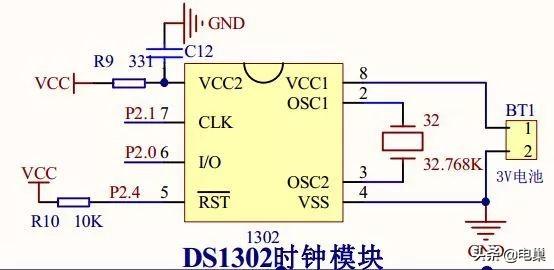

这是学习板上的DS1302模块电路图。1、从电路图中可以看出是用单片机的哪两个引脚控制该模块？2、晶振在电路图中有什么作用？3、电容C12有什么作用？……分析了电路图，就会明白其中的原理，需要设计的时候就会信手拈来，或者看datasheet来设计电路图时，就会知道为什么要这样设计。这里我只强调一个词：原理。至于什么画电路图的，画PCB的我就不提了。
