电路板中的“黑疙瘩”COB，你知道干什么用的吗？

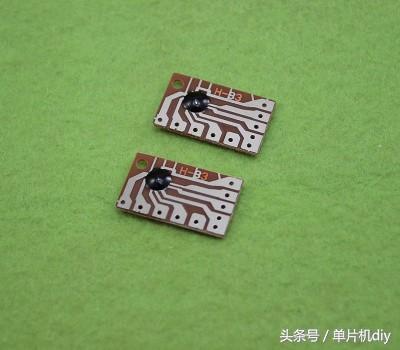

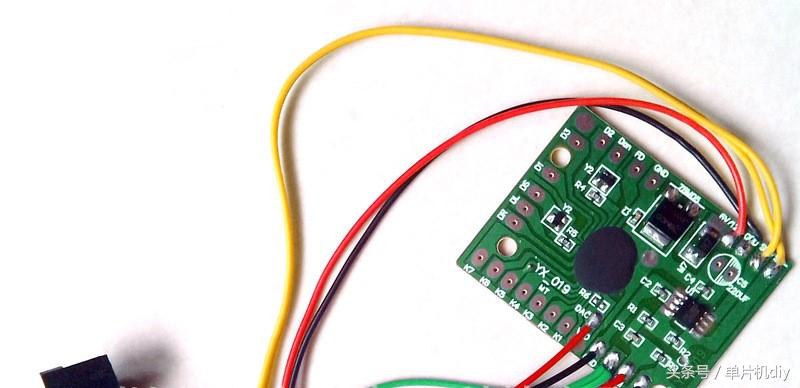

不知道大家注意到没有，我们经常会在电路中看到有一个黑疙瘩，特别是一些廉价的儿童小玩具，让我印象最深的就是那个音乐板上的黑疙瘩，小的时候总是很好奇这是个什么东西，一个小板子能播放出音乐，让人不见遐想是不是这个小疙瘩的作用。
慢慢的逐渐的接触到这个行业，也逐渐的了解了这个黑疙瘩的作用，这个我们说的黑疙瘩学名叫做：板上集成缓存，英文名为COB，说白了他就是一个集成电路，我们平常的见到的集成电路都是有封装的，就像我们单片机上的51单片机，它是双列直插的DIP40封装。

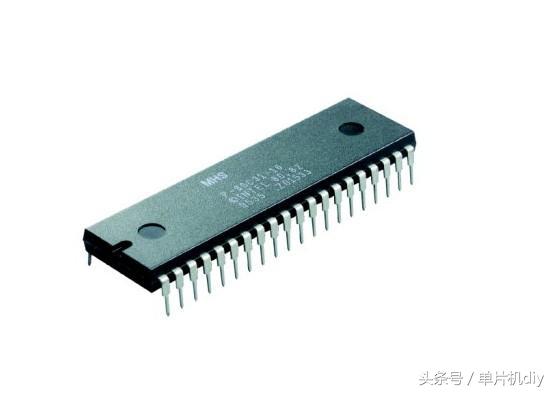

51单片机
而这个黑疙瘩直接把这一步给越过去了，直接用一个黑色树脂将切好的晶圆盖住，然后再引出外接的引脚，所以贴在板子上的引脚基本上拆不下来了，不像51单片机芯片，我们在这个板子上的可以拆下来用在其他板子上，所以一旦这个芯片坏掉了那个麻烦了，拆又拆不下来，只有换一个了，其实对于使用者像用一下这个芯片那也是难上加难，芯片又不能拆，否则可能直接废掉整个板子，我们只有在电路板上把走的PCB线给连接上。
其实这种芯片应用还挺广泛的，由于其制作成本降低了很多，所以在一下低廉的电子设备上应用非常广泛（也不只用在低廉的电器上），除了我们一开始说的音乐板之外还有数字钟，手表。每块印制、电路板装有一块芯片，现已广泛应用于数码相机，计算器，电话卡与各种智能卡。
据说那个黑疙瘩封装还挺麻烦的，在刚一生产出来的肯定没有外面的封装，因此公司就去雇佣人员来把里面的电路板给封装起来，用的是一种叫做封胶的东西，在包装的时候垂直对准集成电路，然后用手一按，就把这个集成电路给封装住了，但是封装完之后，对于封装质量还有美观度，只能看个人水平了，最后把封装之后的集成电路放在烤箱中就可以了，感觉那么便宜的东西也是开发者劳动者付出辛苦的汗水换来的，你们真的辛苦了。
单片机有哪些外设电路
单片机的外设接口/外设电路是跟着单片机的片上资源走的。选型/设计电路时需要根据用户需求来确认。所以，单片机常用的片上资源/外设如下：
1.外设之一：GPIO
单片机的输入输出口也是外设电路，GPIO也是单片机和外界进行连接的渠道。单片机在配置GPIO时，需要配置GPIO的方向、上下拉、类型以及数据。比如单片机控制蜂鸣器时，需要把GPIO口设置为输出，写0/1控制蜂鸣器发声或者无声。
外设1：GPIO
2.外设之二：IIC
IIC是一种通讯总线，总共具有两根线SCK和SDA，占据单片机2个IO口，可以使用片上IIC，也可以使用GPIO来模拟。IIC主要用在单片机和芯片之间的板机通信，传输距离短。如EEPROM，AD采用芯片等，都用的是IIC接口。
外设2：IIC
3.外设之三：SPI
提到了IIC，肯定会提到SPI，这也是一种常用的通讯口，可以分为三线或者四线SPI，为主从通讯方式，用在单片机和芯片之间的板级通讯，传输距离比较短。如Flash芯片，用的就是SPI接口。
外设3：SPI
4.外设之四：UART/USART
UART基本上是单片机的标配了，这也是单片机最基本的通讯方式，UART占用单片机2个IO口，使用UART和电平转换芯片，可以实现多种通讯方式的扩展，如RS232、RS485，还可以和蓝牙模组、wifi模组进行AT指令的通讯。
外设4：UART
5.外设之五：AD/DA
所谓AD，就是模数转换，将被测环境的模拟量转换为单片机所能处理的数字量。如通过温度采集芯片、压力采集芯片等，把数据送给单片机，可以实现模拟量的采集。传感器就是这样采样的。
外设5：AD/DA
还有与AD相反的资源，就是DA，将数字量转换成模拟量。这个资源不是单片机的标配，因为应用场景受限有些单片机没有。
#pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } #pgc-card .pgc-card-href:hover { text-decoration: none; } /*pc 样式*/ .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid #e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid #e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: #222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: #444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: #f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: #406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf3-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } 51单片机C语言编程 ￥44 购买6.外设6：PWM
PWM是脉冲宽度调制，可以理解成单片机输出占空比可调的方波。这个资源与GPIO是复用的，与之服用的资源还有Capture（捕获），Compare（比较），这个三个功能构成了PWM。
大多数单片机上都会有这个资源。PWM可以用来驱动电机、可以用来LED调光灯。应用相对较为广泛。
外设之6：PWM/CCP
而捕捉和比较，就要看单片机的配置了，可能没有。
7.外设7：CAN接口
CAN是一种局域网组网的通信方式，在工业和汽车行业应用广泛，占用单片机的两个IO口，单片机上的CAN资源再外加一个CAN收发器就能实现CAN的通讯。
外设7：CAN
因为主要在车上应用，所以CAN资源挑单片机，并不是每个单片机都有。
单片机的资源/外设先写这么多。
