跟电师傅学单片机（9）：单片机四种寻址方式图文新解

头条号：电工人家，专门请电师傅讲解单片机应用技术，倾力奉献，机会难得，力求做到图文并茂、通俗易懂。欢迎电工电子爱好者关注和阅读，留言讨论，共同学习与提高，分享和普及电知识。

课前一语：每个成功者，都要穿越不为人知的黑暗。强者不是没眼泪，只能是含着眼泪向前跑。虽然泪水和汗水的化学成分相似，但前者只能为我们换来同情，后者却可以为我们赢得成功。

单片机80C51提供了七种寻址方式，前面已经讲了三种，现将余下的四种介绍如下：

四：寄存器间接寻址方式

寄存器间接寻址示意图

单片机指令中的寄存器里面的内容作为操作数的地址，通过地址找到操作数。即操作数是通过寄存器间接得到的，就是要转个弯才能找到操作数。因此称为寄存器间接寻址。指令中的寄存器前面加“@”显著标志。

通过“1”号箱间接找信的地址“2”号箱，找到“2”号箱才能拿到放在里面的信。

通过寄存器“R0”间接找到操作数的地址3AH，找到地址3AH才能找到放在里面操作数65H。

3AH只是个地址，65H才是操作数哦！

例如：

MOV A，@R0；将寄存器R0里面的内容3AH作为一个地址，根据这个地址找到单元中存放的内容65H送到累加器A。

注意：

单片机 寄存器间接寻址只能用以下3种寄存器：R0，R1，DPTR。其它的不具备间接寻址功能。

五：变址寻址方式

变址寻址示意图

基址+变址寻址方式是以DPTR或PC作为基址寄存器（16位寄存器），以累加器A（8位寄存器 ）作为变址寄存器，并以两者相加形成的新16位地址作为操作数的地址。指令中的寄存器前面加“@”显著标志。

例 如：

单片机查表指令：查找关键数据

MOVC A，@DPTR+A；把DPTR和A相加作为新的16位地址0302H，根据这个地址得到程序存储器内的内容（操作数）88H送回累加器A中。

MOVC A，@A+PC；以PC作为基址寄存器，以累加器A作为变址寄存器，并以两者相加形成的新16位地址作为操作数的地址。根据这个地址找到操作数送回累加器A。

注意：

MOV指令中加了1个“C”：说明只能到程序存储器中去取数，不能到数据存储器里取数。

六：相对寻址方式

相对寻址示意图

单片机相对寻址和前面5种寻址方式不同，前面5种寻址方式都是找操作数。

相对寻址不是找操作数，不需要是个具体的数据。

是以PC的内容作为基础地址，加上指令中给定的偏移量作为转移地址，它只适用于双字节转移指令。称为单片机相对寻址方式。

例如：

SJMP 03H；

SJMP：跳转，转移。

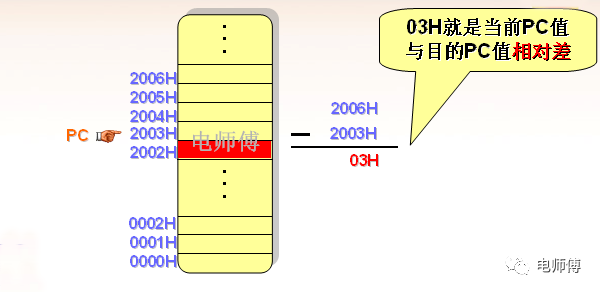

单片机PC指针下正在指向2003H，本来是一步一步的往下执行。如果想直接跳到2006H处去取指令，就要加上差值03H。

当前PC值与目的PC值的相对差（相对偏移量），现在程序运行的当前地址和将要执行指令的地址之前的差值：

2006H-2003H=03H

将要执行指令的地址：

PC+03H=2003H+03H=2006H

七：位寻址方式

单片机位寻址只有16个单元可以位寻址：从20H~2FH，请看下图：

单片机位寻址地址表

位寻址示意图

在单片机位寻址区内，单片机CPU不仅具有字节寻址能力，而且还可以对16个单元中每一位（一共有128个位）进行寻址。称为位寻址。

例如：

SETB 3DH；将单片机位寻址区的27H单元的D5位：3DH置1。

51单片机用汇编语言的查表法控制任意LED闪烁

51单片机用汇编语言的查表法控制任意LED闪烁主要步骤：

访问ROM指令--查表指令

MOVC A,@A+DPTR

使用该指令时要事先设置：

（1）表格地址指针，并对地址指针赋初值；

（2）查表计数器，并对计数器赋初值。

（3）设置表格

代码如下：

START: MOV DPTR,#TAB ;表格首地址

MOV R7,#8 ;查表次数（或表格中的数据个数）

LOOP1: CLR A

MOVC A,@A+DPTR ;查表

MOV P1,A

LCALL DELAY ;调用延时子程序

INC DPTR ;表格地址指针加1

DJNZ R7,LOOP1

TAB: DB 7EH,0BDH,0DBH,0E7H,0E7H,0DBH,0BDH,7EH ;表格

DELAY: MOV R5, #20 ;延时子程序

D1: MOV R6, #20

D2: MOV R7, #248

DJNZ R7, $

DJNZ R6, D2

DJNZ R5, D1

RET

END
