如何运用51单片机制作篮球计时计分器

大家好我是小火，想学习单片机的同学可以关注、私信我。篮球我们平时看的还是比较多的，如果我们要做这类的计分器，里面的系统大概包括包括延时子函数、蜂鸣器子函数、初始化子函数、调节比赛时间数码管显示子函数、比赛开始数码管显示子函数、甲队得分数码管显示子函数、乙队得分数码管显示子函数、按键扫描子函数、定时器0中断子函数、主函数和数据定义这几部分组成。

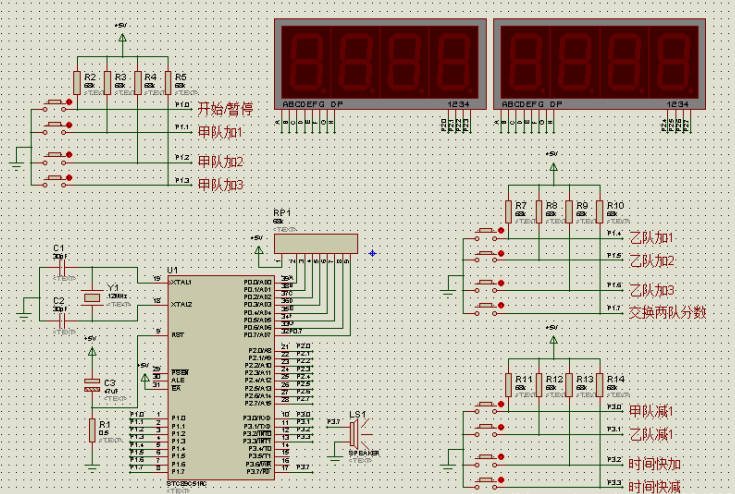

要做一个小项目首先我们要确认好组成的部分，我们以ST89C51RC单片机为核心，它主要起着控制作用。系统部分包括数码管显示电路、复位电路、时钟电路、按键调整电路和蜂鸣器电路。我们需要用到的模块分为六个部分它们分别是：复位电路、晶振电路、STC89C51RC、数码管显示电路、按键调整电路和蜂鸣器电路六个模块。

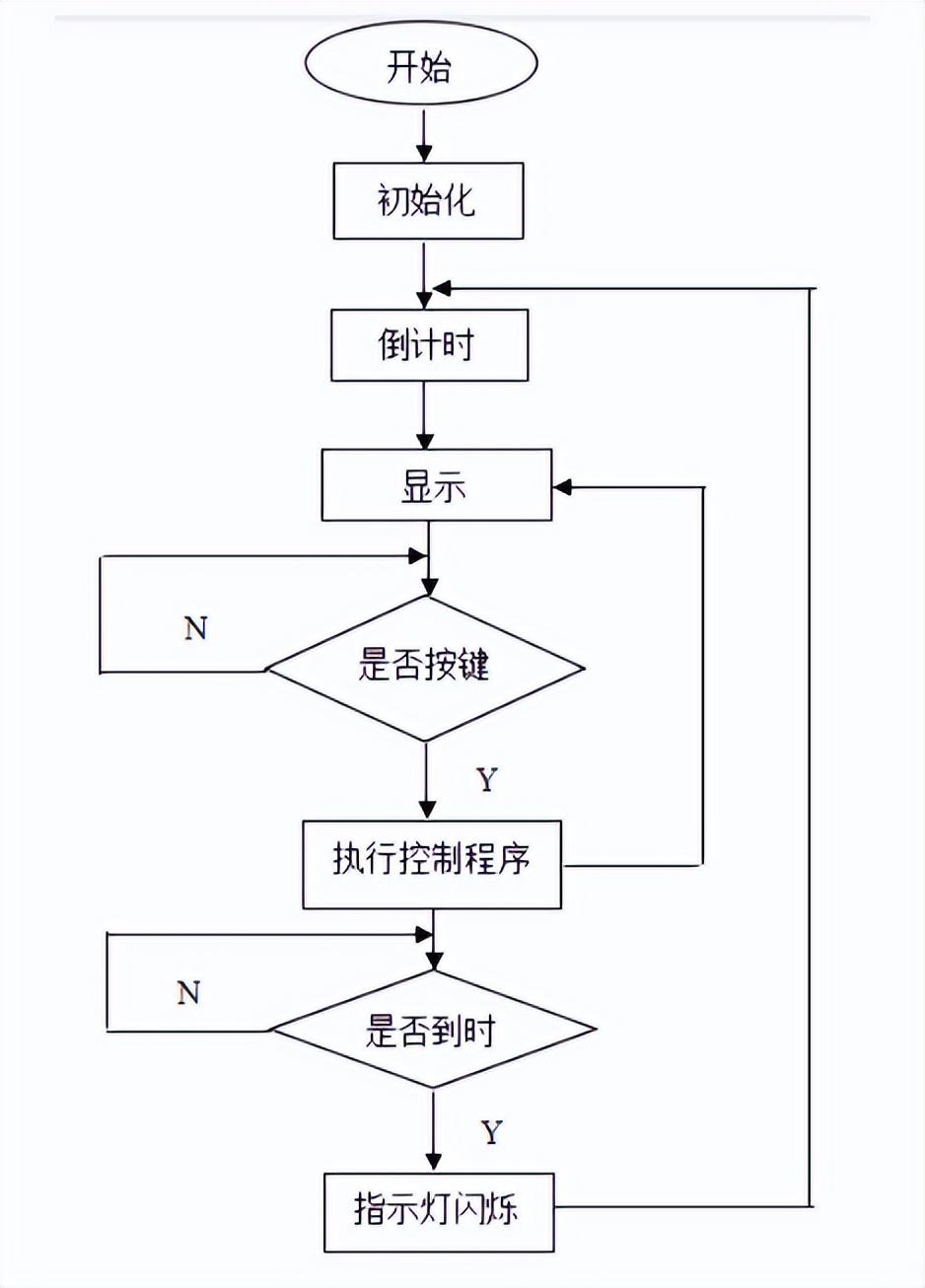

流程图

代码部分

#include<reg51.h>

typedef unsigned char uchar;

typedef unsigned int uint;

uchar code seg[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

//对应数码管显示数字0-9

int m=1,n=0,x=0,y=0,i=0,h=0,k;

//定义全局变量并初始化，m,n表示分钟与秒，x，y表示甲乙两队分数

sbit P1_0=P1^0;

sbit P1_1=P1^1;

sbit P1_2=P1^2;

sbit P1_3=P1^3;

sbit P1_4=P1^4;

sbit P1_5=P1^5;

sbit P1_6=P1^6;

sbit P1_7=P1^7;

sbit P3_0=P3^0;

sbit P3_1=P3^1;

sbit P3_2=P3^2;

sbit P3_3=P3^3;

sbit P3_6=P3^6;

sbit P3_7=P3^7;

void delay(uint x)//定义延时程序，通过设置参数x，改变延时时间长度

{

while(x--)

{

uint y;

for(y=0;y<200;y++);

}

}

void display(int i,int j,int x,int y)//显示子程序 变量i，j分别是分秒，变量x，y是甲乙两队的分数

{

P2=~0xfe;

//数码管刷新显示时间的分钟十位，调用延时程序

P0=~seg[i%100/10];

delay(1); //延时数码管点亮

P2=0x00;

P0=0xff;

P2=~0xfd; //同上，刷新数码管的分钟位的个位

P0=~seg[i%10];

delay(1);

P2=0x00;

P0=0xff;

P2=~0xfb; //同上。刷新数码管秒位的十位

P0=~seg[j%100/10];

delay(1);

P2=0x00;

P0=0xff;

P2=~0xf7; //同上，刷新数码管秒位的个位

P0=~seg[j%10];

delay(1);

P2=0x00;

P0=0xff;

P2=~0xef; //同上。刷新数码管甲队分数的十位

P0=~seg[x%100/10];

delay(1);

P2=0x00;

P0=0xff;

P2=~0xdf; //同上。刷新数码管甲队分数的个位

P0=~seg[x%10];

delay(1);

P2=0x00;

P0=0xff;

P2=~0xbf; //同上。刷新数码管乙队分数的十位

P0=~seg[y%100/10];

delay(1);

P2=0x00;

P0=0xff;

P2=~0x7f; //同上。刷新数码管乙队分数的个位

P0=~seg[y%10];

delay(1);

P2=0x00;

P0=0xff;

}

void t0() interrupt 1 //定义中断程序，调用定时器TO

{

TH0=0xb1; //对定时器T0送入初值，THO=0xb1

TL0=0x10; //TL0=0X10 故定时器定时为20毫秒，

if(n==0) //即每20毫秒调用一次

{

n=60;

m--;

}

i++;

if(i==50) //定义i的值为50，即50*20毫秒=1秒

{

n--;

i=0;

}

display(m,n,x,y);//调用数码管显示程序，即每20毫秒刷

}

void jiafen() //定义加分程序

{

if(P1_1==0)//当按下P1_1的时候

{

delay(1);//延时去抖

while(P1_1==0);

x++;//甲队加一分

}

if(P1_2==0)//当按下P1_2的时候

{

delay(1);

while(P1_2==0);

x+=2;//甲队加两分

}

if(P1_3==0) //当按下P1_3的时候

{

delay(1);

while(P1_3==0);

x+=3;//甲队加三分

}

if(P1_4==0) //当按下P1_4的时候

{

delay(1); //延时去抖

while(P1_4==0);

y++; //乙队加一分

}

if(P1_5==0) //当按下P1_5的时候

{

delay(1);

while(P1_5==0);

y+=2; //乙队加两分

}

if(P1_6==0) //当按下P1_6的时候

{

delay(1);

while(P1_6==0);

y+=3; //乙队加三分

}

}

void jianfen() //定义减分程序

{

if(P3_0==0&&x>0) //当按下P3_0并且甲队分数大于0的时候

{

delay(1); //延时去抖

while(P3_0==0);

x--; //甲队减1分

}

if(P3_1==0&&x>0) //当按下P3_1并且乙队分数大于0的时候

{

delay(1);

while(P3_1==0);

y--; //乙队减1分

}

}

void tiaoshi() //定义调时程序

{

if(P3_2==0) //当按下P3_2的时候

{

delay(1); //延时去抖

if(P3_2==0)

{

n++; //秒位加1

if(n==60)//当秒位到60的时候

{

m++;//分位加1，并且秒位变1

n=1;

}

}

}

if(P3_3==0) //当按下P3_3的时候

{

delay(1);

if(P3_3==0)

{

n--;//秒位减一

if(n==0)

//当秒位减到0的时候，分位减一，并且秒位变59

{

m--;

n=59;

}

}

}

}

void jiaohuan() //定义比分交换程序

{

int t; //定义中间变量t

if(P1_7==0) //当P1_7按下的时候

{

delay(1); //延时去抖

while(P1_7==0);

t=x; //利用中间变量t，将甲乙两队比分交换

x=y;

y=t;

display(m,n,x,y); //刷新数码管

}

}

void zanting() //定义暂停程序

{

if(P1_0==0) //当P1_0按下的时候

{

delay(1); //延时去抖

while(P1_0==0);

EA=0; //关中断，进入死循环

while(1)

{

display(m,n,x,y);

if(P1_0==0) //当P1_0再次按下的时候，跳出死循环

{

delay(1);

while(P1_0==0)

EA=1;

break;

}

}

}

}

void baojing() //定义报警程序

{

if((m==0)&&(n<=10)&&(n>1)) //判断当倒计时只剩下10秒的时候

{

P3_7=1;

//使P3_7和P3_6同时间隔输出高低电平，点亮发光二极管和使蜂鸣器蜂鸣

P3_6=1;

delay(20);

P3_7=0;

P3_6=0;

delay(20);

}

}

void jieshu() //定义结束子程序

{

M: if(h==1)

//当时间条件满足时，关闭中断，使数码管保持状态显示

{

EA=0;

delay(20);

m=0;

n=0;

P3_6=1;

P3_7=1;

delay(200);

P3_7=0;

P3_6=0;

while(1)

{

display(m,n,x,y);

jiafen();

jianfen();

jiaohuan();

if(P1_0==0) //当P1_0再次按下的时候，跳出循环

{

delay(1);

while(P1_0==0)

{

EA=1;

m=10; //重新赋予时间初始值开始下半场比赛

n=0;

h=0;

goto M ;

}

}

}

}

}

void main() //定义主程序

{

TMOD=0x01; //初始化程序

EA=1;

ET0=1;

P3_7=0;

P0=0xff;

P2=0x00;

if(P1_0==0) //第一次按下P1_0,单片机启动，并显示初始值

{ //由于调用了一次暂停功能，会显示初始值

TH0=0xb1;

TL0=0x10;

TR0=1; //启动定时器

P3=0xff;

P1=0x7f;

P3_7=0;

P1_7=1;

while(1)

{

jiafen(); //加分子程序

jianfen(); //减分子程序

tiaoshi(); //调时子程序

jiaohuan(); //比分交换子程序

zanting(); //暂停子程序

baojing(); //报警子程序

if((m==0)&&(n==1)) //判断结束子程序的调用条件

{

h=1;

}

jieshu(); //结束子程序

}

}

}

希望以上的知识能够给大家提供帮助，这期我们先分享到这里，觉得有用的可以给个三连！想要学习资料的可以私信我。

51单片机实现篮球计分器程序，按键加减分 计数器减分

/** .两个七段数码管动态显示 **/

//==声明区====================================

#include<reg52.h> // 定义头文件

#define delay_time 1000

#define seg_data P1

#define delay_display 1000

unsigned char jifen;

unsigned char TAB[10]={0x3f, 0x06, 0x5b, 0x4f, 0x66,// 数字0-4

0x6d, 0x7d, 0x07, 0x7f, 0x6f };// 数字5-9

sbit ADD1=P2^1; //定义硬件的接口

sbit ADD2=P2^3;

sbit ADD3=P2^5;

sbit SUB=P3^5;

sbit MP1=P3^0;

sbit MP2=P3^1;

void delay (unsigned int a) // 声明延迟函数

{

while(a--);

}

void yifen() //分数加 子函数

{

if(ADD1==0)

{

delay(delay_time);

if(ADD1==0)

{

if(jifen>=99) jifen=99;

else jifen++;

}

while(ADD1==0);

}

if(ADD2==0)

{

delay(delay_time);

if(ADD2==0)

{

if(jifen>=99) jifen=99;

else jifen++; jifen++;

}

while(ADD2==0);

}

if(ADD3==0)

{

delay(delay_time);

if(ADD3==0)

{

if(jifen>=99) jifen=99;

else jifen++; jifen++;jifen++;

}

while(ADD3==0);

}

/*if(SUB==0) //按键减分

{

delay(delay_time);

if(SUB==0)

{

if(jifen>=99) jifen=99;

else jifen--;

}

while(SUB==0);

}

****/////

}

void display() //显示子函数

{

seg_data=TAB[jifen/10];

MP1=0;MP2=1;

delay(delay_display);

MP1=1;MP2=1;

seg_data=TAB[jifen%10];

MP1=1;MP2=0;

delay(delay_display);

MP1=1;MP2=1;

}

void INIT()

{

TMOD=0x50;

TH1=(65536-3)/256;

TL1=(65536-3)%256;

TR1=1; //启动定时计数器

EA=1; //中断总开关

ET1=1; //使能定时计数器中断

}

//==主程序====================================

main() // 主程序开始

{ INIT(); //条调用INIT函数，初始化中断

P1=0x3f;MP1=0;MP2=0; //启动时数码管显示“00”

while(1)

{

yifen(); //包调用

display();

}

}

void Timer0() interrupt 3 //计数器的中断服务函数

{

jifen--;

TH1=(65536-3)/256; //重装初值

TL1=(65536-3)%256;

}
