跟电师傅学单片机（19）：单片机控制转移指令图文讲解3

一：绝对调用指令

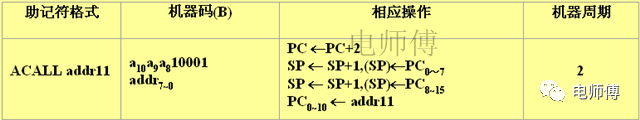

绝对调用指令表

在实际单片机程序编程中，有时需要在主程序里面引用另外一段程序，引用的程序一般称为子程序，子程序可以多次反复调用，用起来很方便，还减少了编程程序的长度。

比如，要用到一个延时程序。怎么用呢？就是要把延时程序存放到程序存储器ROM单元中，只要知道存放的地址，用这个指令ALL addr11就可转去运行这个延时程序，运行完后还能返回。

addr11：调用程序的范围：2的11次方=2K

ALL addr11绝对调用指令最大的特点：调用了还能回来。

前面讲的有条件和无条件指令是：转走了就不用回来了。

但是它们类似的地方： 都是转移指令。

ALL addr11指令功能：

子程序短调用指令。是主程序调用子程序，调用子程序的范围是2KB。

PC：是单片机程序计数器，程序从哪里执行，完全由PC里的内容决定，始终是指定下一条将要执行指令的地址（是16位地址），单片机系统上电或复位时，PC的初始值为0000H。

SP：是51单片机堆栈指针，是一个专用的8位寄存器，系统复位后，SP初始化为07H，使得堆栈指针实际上是由08H单元开始。堆栈用于存储子程序调用、中断程序调用时程序返回的地址，或者用来临时保存某一寄存器的值。

二：长调用指令

长调用指令表

addr16：调用程序的范围：2的16次方=64K

ALL addr16指令功能：

子程序长调用指令，也称为远程调用指令。是主程序调用子程序，调用子程序的范围是64KB。

三：返回指（2条）

返回指令表

RET指令功能：

是子程序返回指令。是使子程序返回主程序。RET返回指令要与调用指令成对出现，缺一不可，否则会出现错误。

RET返回指令使用时应放在子程序的末尾，该指令可从堆栈中取出断点地址，送回是单片机程序计数器PC，并从断点处开始继续执行程序，即是单片机程序计数器PC指向主程序调用该子程序指令的下一个地址。

RETI指令功能：

中断子程序返回指令，使中断子程序返回主程序。

RET指令和RETI指令共同点：

基本功能是相同的，都是使子程序返回主程序，使单片机程序计数器PC指向下一个地址的指令。

RET指令和RETI指令区别：

在执行RETI指令时，还将清除中断响应时所置位的优先级状态触发器，开放中断逻辑，使得已申请的较低级的中断源可以响应。

四：空操作指令

空操作指令表

NOP指令功能：

空操作指令，它不作任何操作，但要消耗一个机器周期的时间，一般用于单片机程序延时或等待。

到此为止，17条单片机控制转移类指令讲解完毕，谢谢阅读！欢迎留言讨论，共同提高！

51单片机复位后的状态

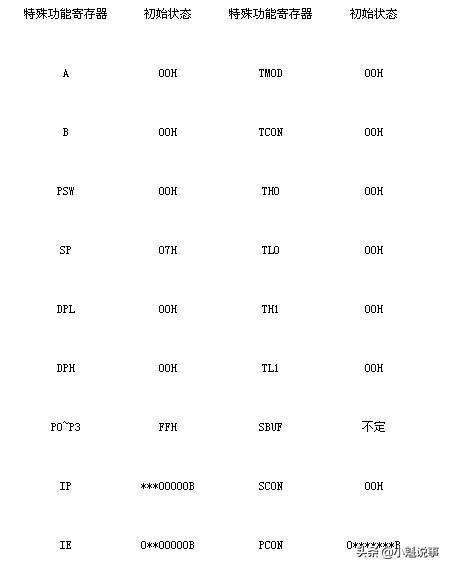

单片机的复位操作使单片机进入初始化状态，其中包括使程序计数器PC=0000H，这表明程序从0000H地址单元开始执行。单片机冷启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM区中的内容，21个特殊功能寄存器复位后的状态为确定值，见下表。

值得指出的是，记住一些特殊功能寄存器复位后的主要状态，对于了解单片机的初态，减少应用程序中的韧始化部分是十分必要的。

说明：表中符号*为随机状态;

A=00H，表明累加器已被清零;

PSW=00H，表明选寄存器0组为工作寄存器组;

SP=07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中;

Po-P3=FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出;

IP=×××00000B，表明各个中断源处于低优先级;

IE=0××00000B，表明各个中断均被关断;

系统复位是任何微机系统执行的第一步，使整个控制芯片回到默认的硬件状态下。51单片机的复位是由RESET引脚来控制的，此引脚与高电平相接超过24个振荡周期后，51单片机即进入芯片内部复位状态，而且一直在此状态下等待，直到RESET引脚转为低电平后，才检查EA引脚是高电平或低电平，若为高电平则执行芯片内部的程序代码，若为低电平便会执行外部程序。

51单片机在系统复位时，将其内部的一些重要寄存器设置为特定的值，(在特殊寄存器介绍时再做详细说明)至于内部RAM内部的数据则不变。
